Type de produit	Télécopieur (fax) avec fonctions de copie et téléphone
Marque	OLIVETTI
Modèle	OFX 180
Dimensions (L x P x H)	359 x 318 (234+84) x 318 (180+138) mm
Poids	4,7 kg environ
Alimentation	220-240 VCA ou 110-240 VCA, 50-60 Hz
Consommation électrique	Attente < 7 W, max 35 W
Compatibilité	ITU-T (G3)
Vitesse de transmission	9600 / 7200 / 4800 / 2400 bps (fallback automatique)
Compression de données	MH, MR, MMR
Mémoire	Jusqu'à 21 pages
Capacité ADF	5 feuilles A4, Letter ou Legal
Type d'impression	Jet d'encre sur papier ordinaire
Tête d'impression	Monochrome monobloc non rechargeable
Largeur d'impression maxi	208 mm
Papier d'impression	A4 (210 x 297 mm), bac 40 feuilles (80 g/m²)
Résolution lecture (horizontale)	8 points/mm
Résolution lecture (verticale)	Standard 3,85 lignes/mm, Fine 7,7 lignes/mm
Fonctions principales	Émission, réception (manuelle/auto/fax/tel), copie, téléphone, numérotation rapide/abrégée, émission différée, multidiffusion, relève
Entretien	Nettoyage têtes, buses, contacts, lecteur optique, bande essuie-tête ; remplacement tête d'impression
Pièces détachées	Têtes monobloc codes 84431 W (FPJ 20) et B0042 C (FPJ 22)
Conditions ambiantes	Température 5°C à 35°C, humidité 15%-85%
Sécurité	Ne pas réparer soi-même, déconnecter lors d'orage, éviter liquides et chaleur

FOIRE AUX QUESTIONS - OFX 180 OLIVETTI

Comment remplacer la tête d'impression ?

Soulevez le couvercle du logement de la tête d'impression, débloquez la tête en agissant sur les leviers et retirez-la. Sortez la nouvelle tête de son emballage, enlevez le film de protection des buses sans toucher les contacts électriques. Insérez la tête dans son logement (contacts vers l'avant) et poussez jusqu'au déclic. Fermez le couvercle. Si le message "TETE IMPR. NEUVE?" apparaît, sélectionnez 1 (OUI) pour confirmer.

Que faire en cas de bourrage papier ?

L'afficheur indique "ERREUR PAPIER" ou "ENLEVER DOCUMENT". Appuyez d'abord sur la touche © pour tenter d'éjecter la feuille. Si elle ne sort pas, ouvrez le couvercle de la tête d'impression, appuyez sur le levier situé sur le flanc gauche du fax et retirez délicatement la feuille coincée. Refermez le couvercle et appuyez sur © pour reprendre le fonctionnement.

Comment nettoyer les buses de la tête d'impression ?

Humidifiez un mouchoir en papier avec de l'eau distillée et essorez-le. Retirez la tête d'impression de son logement. Tenez-la avec les buses vers le bas et tamponnez-la délicatement contre le mouchoir. Répétez plusieurs fois en changeant de zone. Réinsérez la tête et refermez le couvercle. Cette opération est recommandée en cas de qualité d'impression médiocre après les autres nettoyages.

Que signifie le message 'PEU D'ENCRE' ?

Le message "PEU D'ENCRE" indique que la tête d'impression est presque vide. Le fax imprime automatiquement une feuille d'avertissement. Vous devez prévoir le remplacement prochain de la tête. Lorsque "ENCRE EPUISEE" s'affiche, remplacez immédiatement la tête par une neuve (monobloc, non rechargeable). Les codes de rechange sont 84431 W (FPJ 20) et B0042 C (FPJ 22).

Comment configurer la réception automatique ?

Appuyez sur la touche RX MODE jusqu'à ce que l'afficheur indique "REC. AUTOM". Le fax répondra automatiquement aux appels après le nombre de sonneries programmé (par défaut 2). Pour modifier le nombre de sonneries, allez dans le menu INSTALLATION puis CONFIG. LIGNE TEL et réglez le paramètre correspondant.

Comment programmer une numérotation rapide ?

Appuyez sur F puis sur 1 pour accéder au menu CONFIG. FAX. Utilisez les touches pour trouver NUMEROT. RAPIDE. Appuyez sur la touche numérique (0-9) que vous souhaitez programmer. Entrez le numéro de fax (32 chiffres max) et confirmez avec la touche ©. Entrez ensuite le nom (16 caractères max) et confirmez. Pour associer un numéro de téléphone, répétez la procédure en sélectionnant NUMERO TEL.

Que faire si l'émission échoue ?

Si l'émission échoue, le fax tente automatiquement de recomposer le numéro jusqu'à 3 fois. Si l'échec persiste, un code d'erreur s'affiche (ex: 01-0C). Consultez la liste des codes d'erreur dans le manuel pour identifier le problème (ligne occupée, anomalie de ligne, etc.). Vous pouvez également imprimer le rapport de non émission en allant dans IMPR. RAPPORT puis RAPP. DERN. EMI.

Comment nettoyer le lecteur optique ?

Déconnectez le fax du secteur. Ouvrez le couvercle de la tête d'impression, déplacez le chariot vers la gauche. Soulevez l'écran du lecteur optique en agissant sur le levier situé sur le flanc droit. Nettoyez le miroir avec un chiffon imbibé de nettoyant pour vitres, puis essuyez soigneusement. Ne vaporisez pas directement. Refermez l'écran et le couvercle. Un lecteur propre évite l'apparition de lignes verticales sur les copies.

Comment modifier la date et l'heure ?

Appuyez sur F puis sur 1 pour accéder à CONFIG. FAX. Utilisez jusqu'à DATE ET HEURE. Appuyez sur ©. Choisissez le format de date (JJ/MM/AA) et d'heure (24h ou 12h) avec les touches . Saisissez la nouvelle date et heure avec le pavé numérique. Utilisez pour naviguer entre les chiffres. Confirmez avec © et appuyez sur pour revenir à l'état initial.

Que faire si l'afficheur indique 'CONTROLE PAPIER' ?

Le message "CONTROLE PAPIER" signifie qu'il n'y a pas de papier dans le bac ou que le papier est mal inséré. Ajoutez du papier A4 (jusqu'à 40 feuilles) en respectant le guide de largeur. Assurez-vous que les feuilles sont bien empilées et poussées contre le bord gauche. Appuyez ensuite sur la touche © pour effacer le message. Si le bourrage persiste, vérifiez l'absence de feuille coincée dans le mécanisme.

MODE D'EMPLOI OFX 180 OLIVETTI

11020 ARNAD (Italie)

Olivetti Tecnost, S. p. A.

Tous droits réservés

Le constructeur se réserve le droit d'apporter des modifications au produit décrit dans cette documentation à tout moment et sans préavis.

Cet équipement a reçu l'agrément, conformément à la décision 482/98/CE du Conseil, concernant la connexion paneuropéenne de terminal unique aux réseaux téléphoniques publics commutés (RTPC). Toutefois, comme il existe des différences d'un pays à l'autre entre les RTPC, l'agrément en soi ne constitue pas une garantie absolue de fonctionnement optimal à chaque point de terminaison du réseau RTPC. En cas de problème, contactez en premier lieu le fournisseur du produit.

Le fabricant déclare, sous sa responsabilité exclusive, que ce produit est conforme à la directive 1999/05/CE.

La conformité est garantie par le label (C) appliqué sur le produit même.

Déclaration de compatibilité réseau

Nous déclarons que ce produit a été conçu pour fonctionner au sein de tous les réseaux des pays de la Communauté Européenne, de la Suisse et de la Norvège.

Dans chaque pays, la pleine compatibilité réseau pourrait dépendre de la prédisposition adéquate des interrupteurs logiciels nationaux. En cas de problème concernant la connexion à des réseaux autres que les réseaux RTPC CE, contactez votre centre d'assistance technique national.

Nous attirons votre attention sur les actions suivantes qui peuvent compromettre la conformité attestée ci-dessus et les caractéristiques du produit :

• Alimentation électrique quadrée erronée.
• Installation ou utilisation erronée ou non conforme aux indications exposées dans le manuel d'utilisation fourni avec le produit.
• Remplacement de composants ou d'accessoires originaux par des pièces non approuvées par le constructeur, ou effectué par du personnel non autorisé.

La prise doit être facilement accessible et doit se couvrir à proximité du fax. Pour déconnecter l'appareil du réseau électrique, débranchez la fiche du câble d'alimentation.

Avant l'utilisation

CONSULTATION DU MANUEL

PRECAUTIONS CONCERNANT L'UTILISATION

PRECAUTIONS CONCERNANT L'INSTALLATION

PARAMETRES D'INSTALLATION ET DE CONFIGURATION....... I

CONTENU DE L'EMBALLAGE

APERCU Du telecopieur II

TABLEEAUDBORD

TABLEEAUDBORD III

COMPOSANTS IV

Definition des parametres indispensables pour un correct fonctionnement VI

DEFINITION DE LA LANGUE ET DU PAYS DE DESTINATION... VI

DEFINITION DE LA DATE ET DE L'HEURE VII

Emission X

EMISSION D'UN ORIGINAL X

EMISSION AVEC ECOUTE DES TONALITES DE LIGNE...... XI

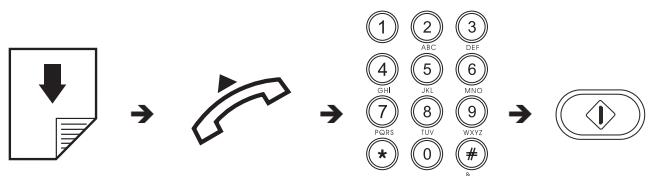

EMISSION AVEC DECROCHEMENT DU COMBINE TELEPHONIQUE

Reception XII

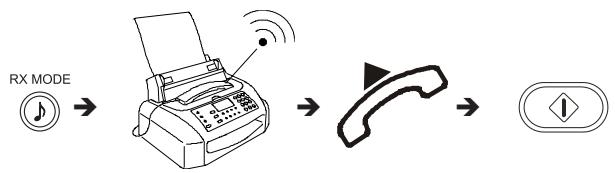

RECEPTION MANUELLE XII

RECEPTION AUTOMATIQUE XII

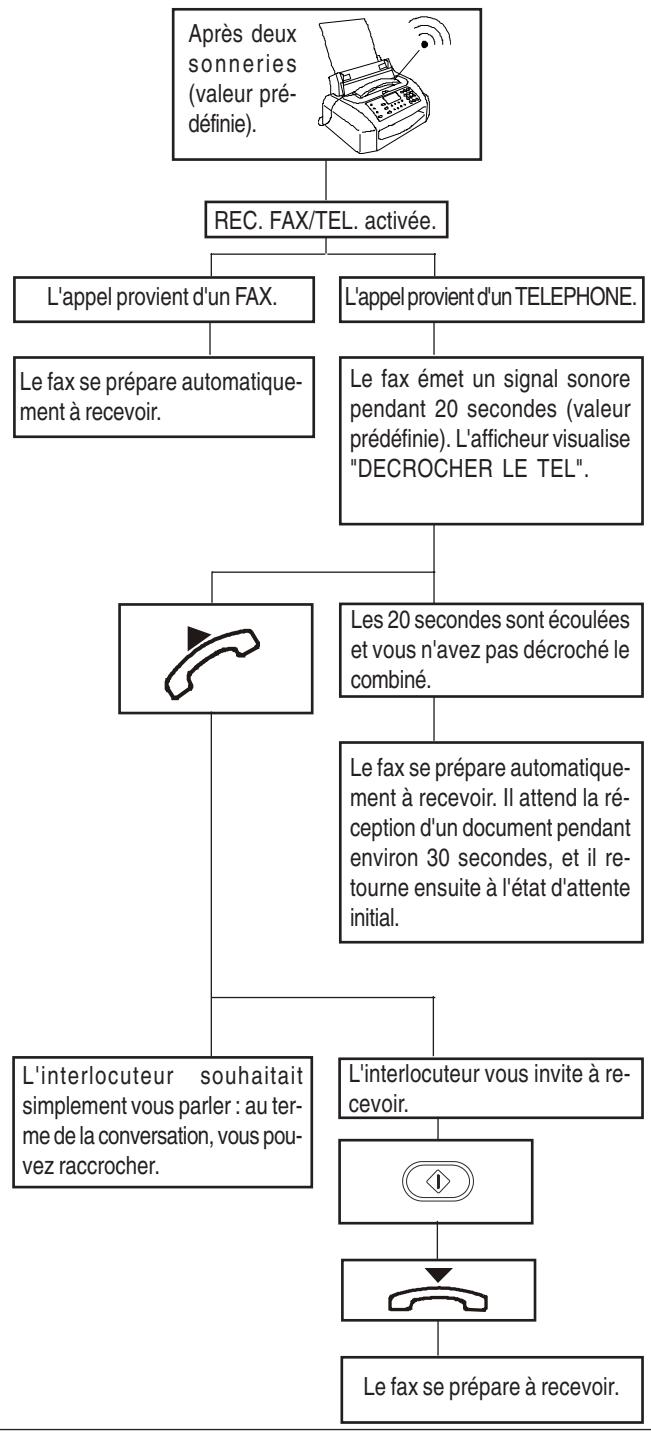

RECEPTION EN MODALITE "FAX/TEL." XII

COPIE XIII

EXECUTION D'UNE OU PLUSIEURS COPIES XIII

Installation 1

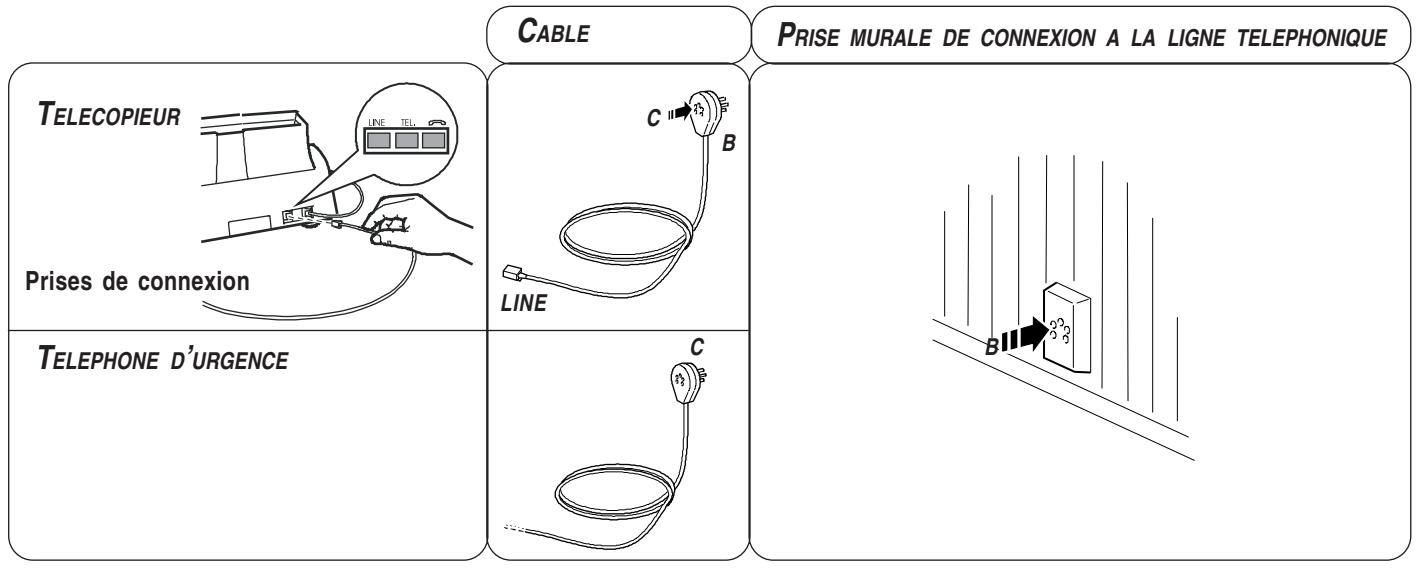

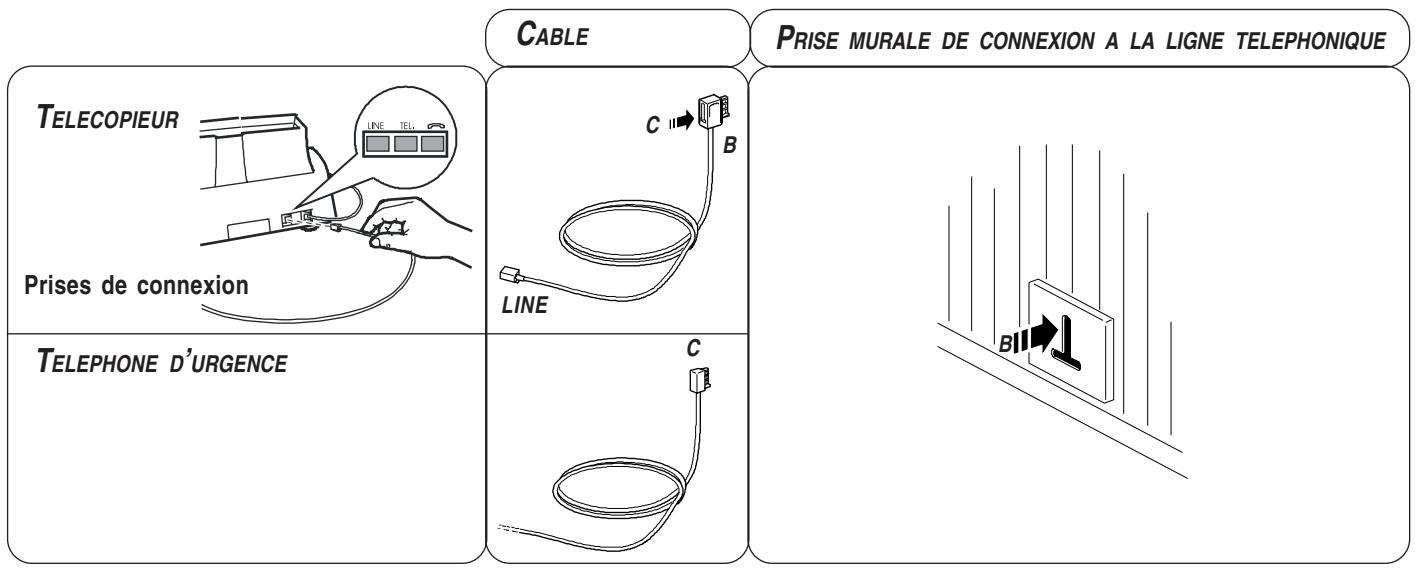

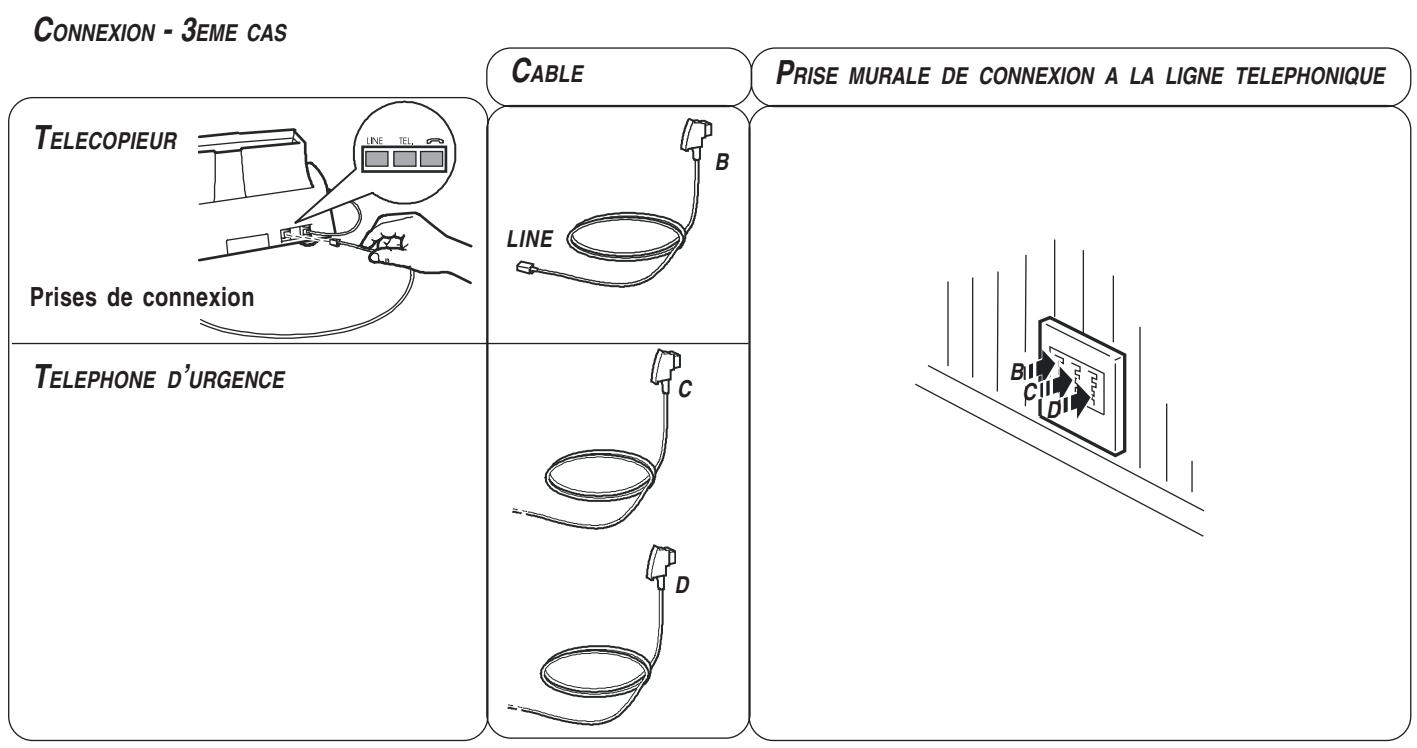

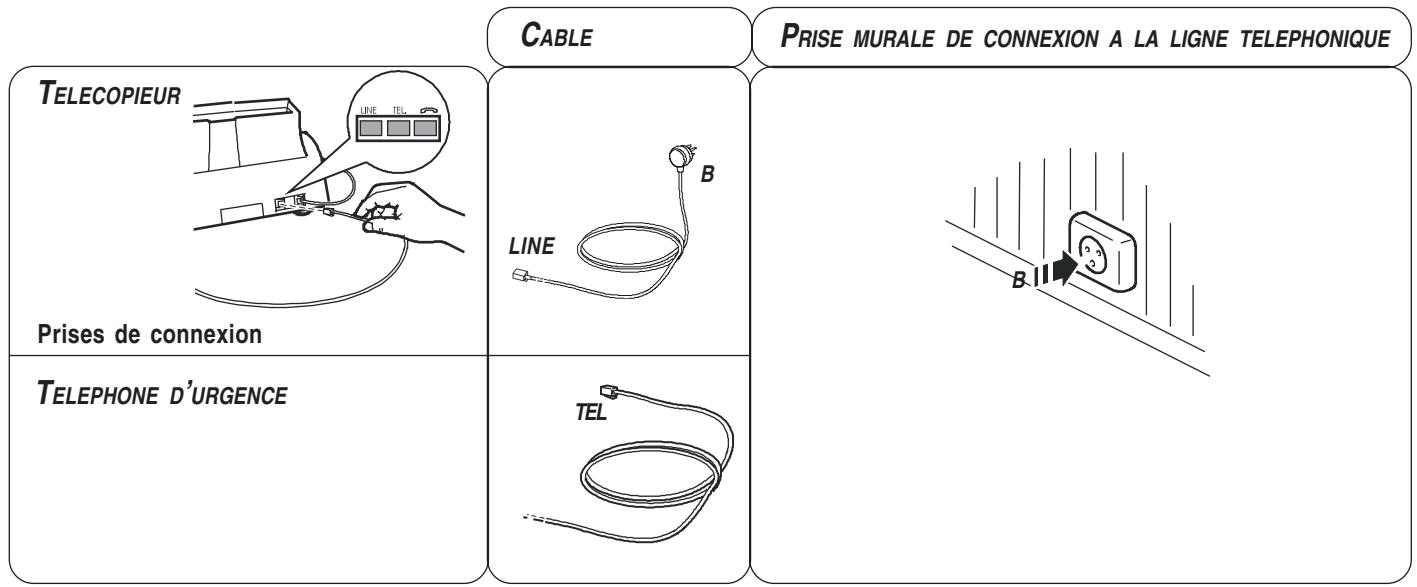

CONNEXION AU RESEAU TELEPHONIQUE 1

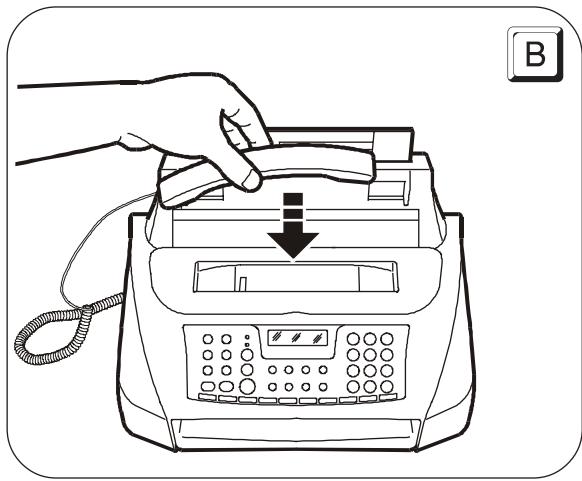

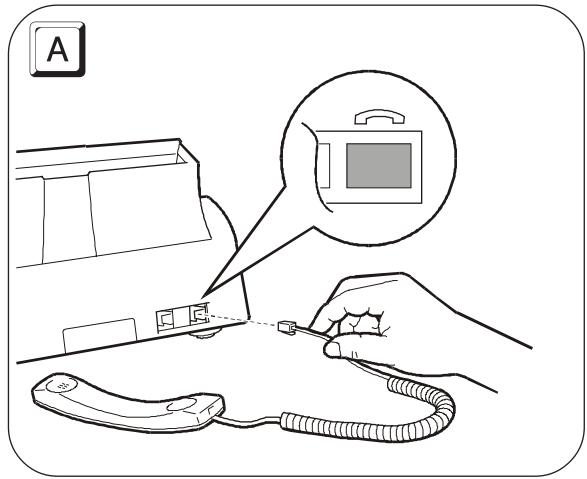

CONNEXION DU COMBINE TELEPHONIQUE 3

LES CODES D'ERREUR 25

SIGNALISATIONS ET MESSAGES 26

Operations d'entretien 28

REEMPLACEMENT DE LA TETE D'IMPRESSION 28

RETABLISSEMENT DE LA TETE D'IMPRESSION ET CONTROLE DES BUSES 28

NETTOYAGE DES CONTACTS ELECTRIQUES DE LA TETE D'IMPRESSION 29

NETTOYAGE DES BUSES DE LA TETE D'IMPRESSION 29

NETTOYAGE DE LA BANDE ESSUIE-TETE 29

NETTOYAGE DU LECTEUR OPTIQUE 30

NETTOYAGE DE LA CARROSSEIRE 30

RETRAIT D'UN ORIGINAL COINCE OU D'UNE FEUILLE DE PAPIER COINCEE 30

Consultation du MANUEL

Le manuel est divisé en deux sections principales : la première section, composée des chapitres "Aperçu du télécopieur" et "Utilisation immédiate", vous fournit une description sommaire du télécopieur, et vous permet de l'installer et de l'utiliser immédiatement, en n'exploitant toutes qu'une faible partie de son potentiel. Au terme de cette phase initiale, vous pouvez consulter la seconde section du manuel : cette section décrit de façon plus approfondie le télécopieur et ses nombreuses fonctions.

Precautions concernant l'utilisation

• Ne réparez jamais le fax personnellement : le retrait de la carrosserie vous expose à des risques de décharges électriques ou d'autres nature. Contactez toujours un technicien qualifié.
• Si vous n'utilisez pas le fax pendant une longue période, déconnectez-le de la prise d'alimentation : vous éviterez que des interférences ou des coupures de secteur puissent l'endommager.
• En cas d'orage, nous vous conseillons de déconnecter l'appareil de la prise secteur et de la prise téléphonique, pour éviter tout endommagement du télécopieur.
• En cas de coupure de courant ou d'interruption de l'alimentation, vous ne pouvez ni effectuer ni recevoir un appel téléphonique, car le pavé numérique est désactivé.

Cependant, si vous nevez absolument effectuer un appel, vous pouvez connecter directement au fax un téléphone d'urgence (homologué par le gestionnaire du réseau).

Precautions concernant l'installation

• Placez le fax sur une surface stable et horizontale, afin d’éviter des chutes qui pourraient blesser des personnes ou endommager le produit.
• Évitez que le fax entre en contact avec des liquides ou de la vapeur. Ne l'installez pas à proximité de sources de chaleur ou dans des lieux poussièreux. Ne l'exposez pas à la lumière directe du soleil.
• Éloignez-le également d'autres dispositifs électriques ou électroniques pouvant générer des interférences (appareils de radio, de télévision, etc.).
• Conservez un espace libre suffisant autour du fax pour autoriser une bonne ventilation. Les conditions ambiantes idéales prévoient une température de 5°C à 35°C et un taux d'humidité entre 15% et 85%.
• Libérez un espace suffisant devant la fente d'expulsion des originaux émis et copiés, afin que ceux-ci ne tombent pas au sol.

Parametres d'installation et de configuration

Les valeurs prédéfinies pour les paramètres nationaux d'installation et de configuration peuvent varier en fonction des exigences d'homologation ou des nécessités de certains utilisateurs. Par conséquent, ces valeurs ne correspondent pas obligatoirement à celles mentionnées dans ce manuel, et nous vous conseillons d'imprimer ces valeurs avant de les modifier.

Contenu de l'emballage

Outre l'appareil et le présent manuel, l'emballage contient les éléments suivants :

Le câble de connexion à la ligne téléphonique. La fiche téléphonique (dans certains pays). - La conception contenant la tête d'impression monochrome fournie avec l'appareil (non rechargeable). Le combiné téléphonique. Le support pour le papier d'alimentation. - Le masque permettant de nationaliser la partie centrale du tableau de bord. - La liste des centres d'assistance client Olivetti (Olivetti Customer Service).

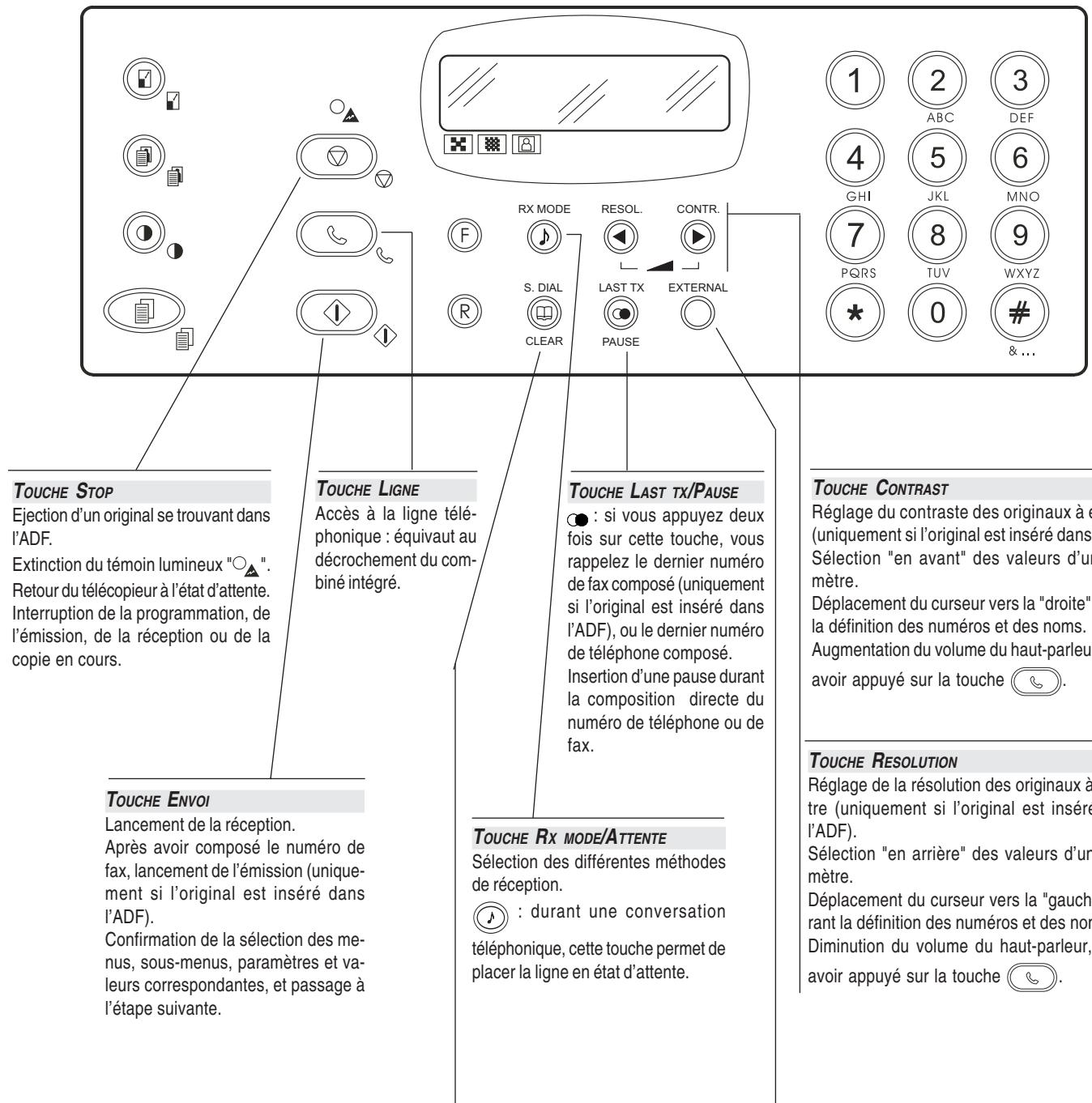

Tableau de BORD

Lorsque le combiné est décroché, accès aux fonctions spéciales offertes par l'administrateur du réseau : ces fonctions sont généralement appelées REGISTER RECALL (fonction R).

Touches numeriques

Composition du numéro de fax ou de téléphone.

Si vous appuyez sur une de ces touches pendant plus d'une seconde, vous sélectionnez automatiquement (si vous avez effectué la programmation) le numéro de téléphone ou de fax qui lui est associé (numéro rapide).

Définition de n'importe quelle donnée numérique.

Sélection des chiffres et des caractères alphanumériques, durant la définition des numéros et des noms.

Dans la numérotation multifréquence, envoi d'une tonalité pour les services spéciaux du réseau.

Sélection "en arrêt" et "en avant" des caractères et des symboles spéciaux, durant la définition des noms.

Uniquement : composition des codes de commande à distance.

Avant ou après la composition du numéro de fax ou de téléphone, passage temporaire de la numérotation à impulsions à la numérotation multifréquence.

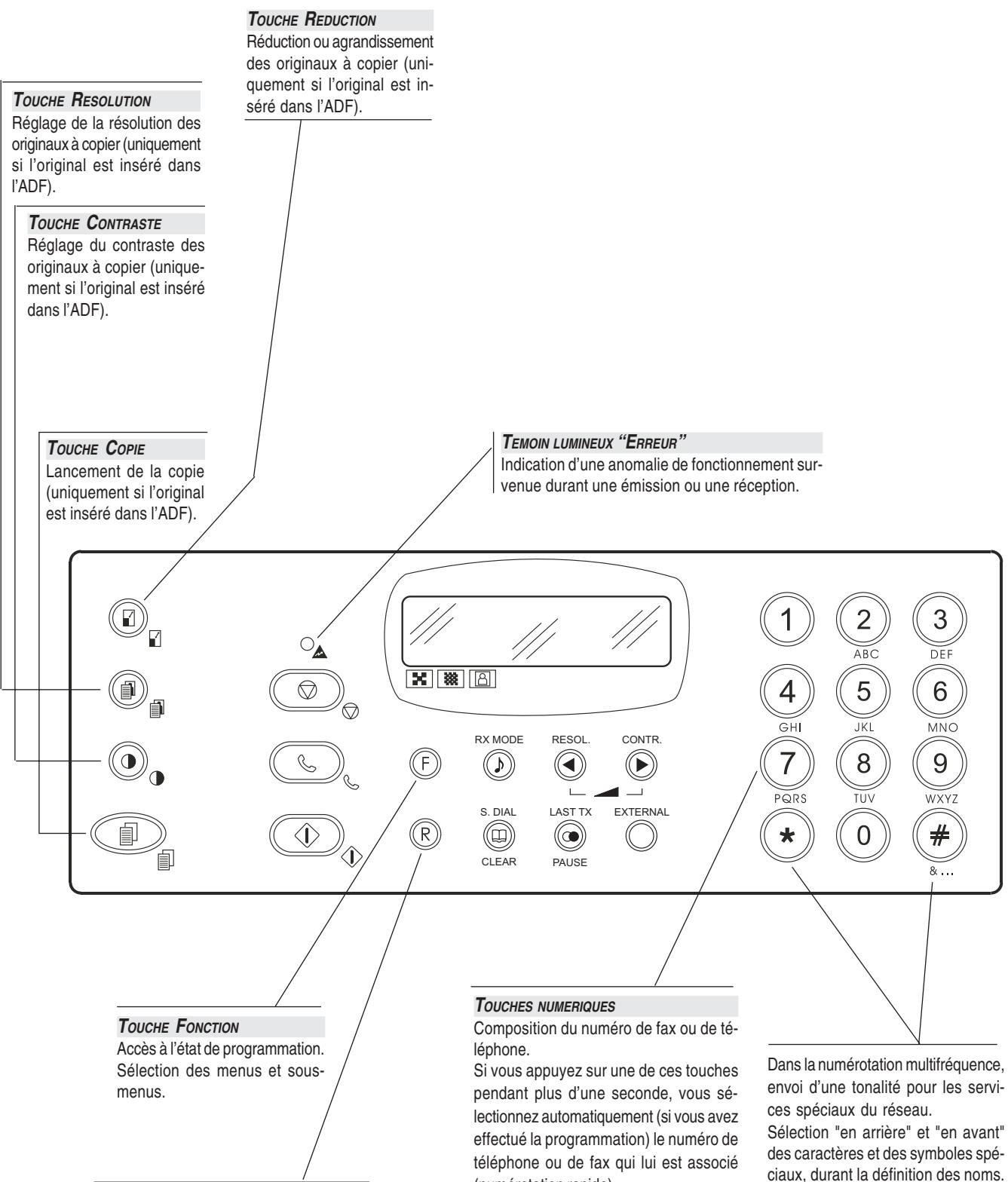

TABLEAU DE BORD

Touches. Dial/Clear

Suivie de la pression de deux touches numériques (01-32), cette touche permet de sélectionner automatiquement (si vous avez effectué la programmation) le numéro de téléphone ou de fax associé à ces touches. Effacement des définitions erronées.

Si le télécopieur est connecté à un central privé :

Si vous appuyez sur cette touche avant de composer un numéro de téléphone ou de fax, vous accédez au réseau public.

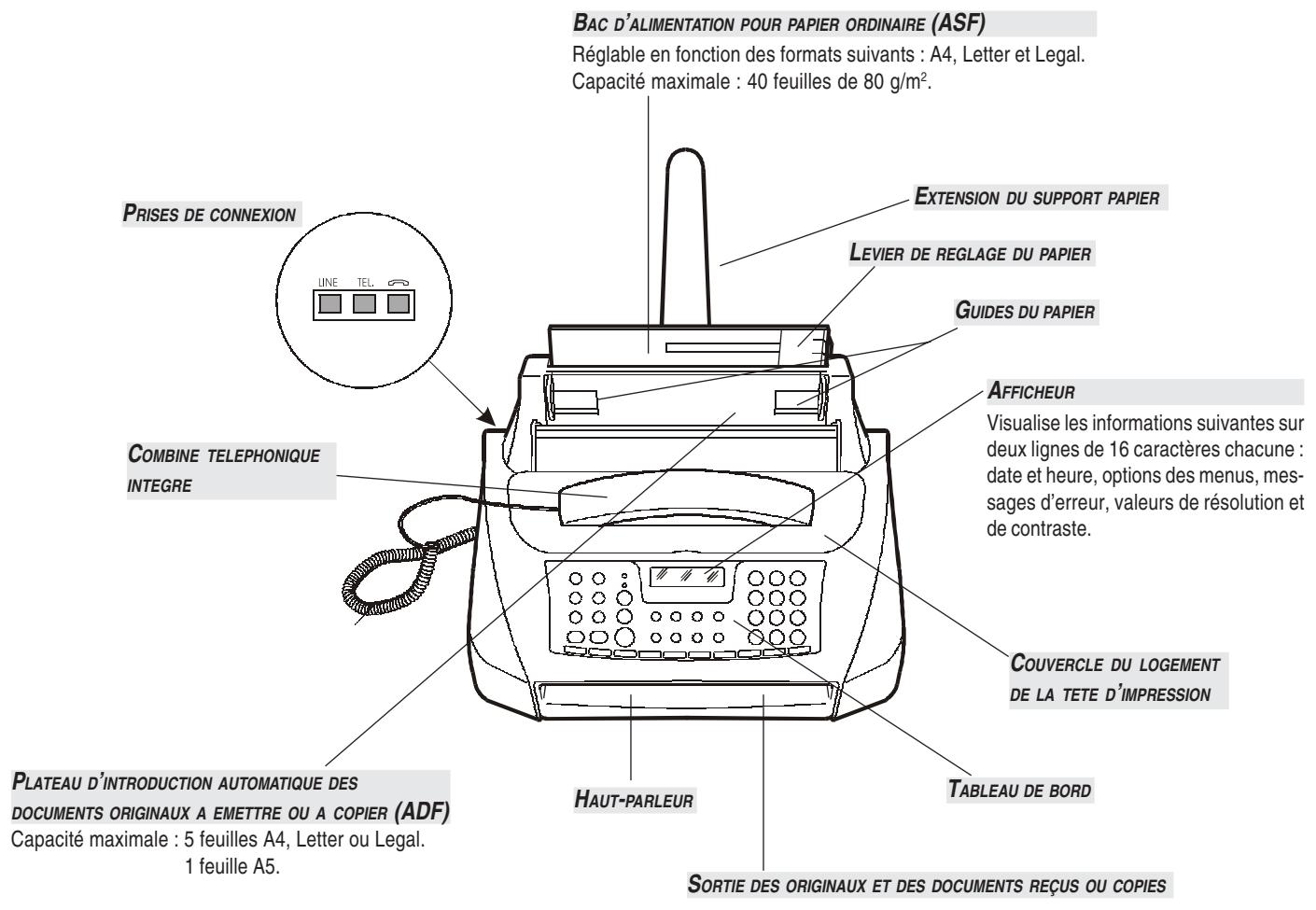

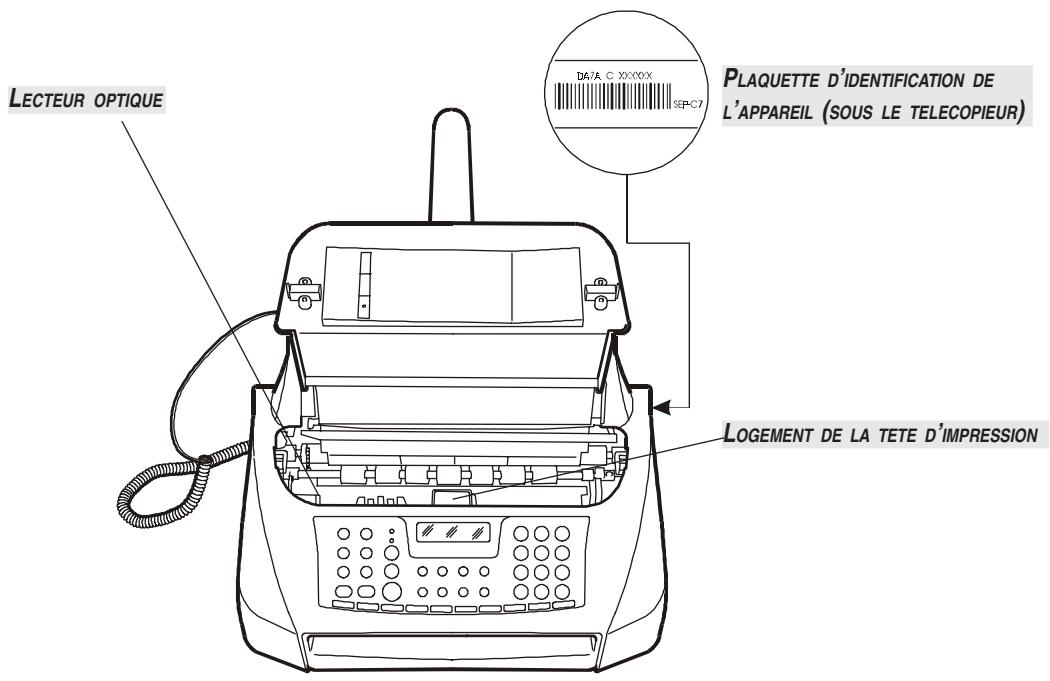

Les figures illustrent les composants externes et internes du télécopieur.

Ce chapitre fournit une description de base du télécopieur : il indique les procédures relatives à son installation et à son utilisation immédiate, en n'exploitant toutefois qu'une faible partie de son potentiel. Pour une utilisation optimale du télécopieur, consultez les chapitres correspondants.

Ce chapitre est structuré de façon à vous fournir une approche graduelle et systématique du télécopieur : par conséquent, nous vous conseillons de consulter les arguments traités dans l'ordre indiqué.

Environnement d'installation

Placez le téleopieur sur une surface stable. Laissez un espace libre suffisant autour de l'appareil, pour garantir une belle circulation de l'air. Éloignez le téleopieur des sources de chaleur, et ne l'installez pas dans un endroit poussiereux ou humide. N'exposez pas l'appareil à la luziere directe du soleil.

Important

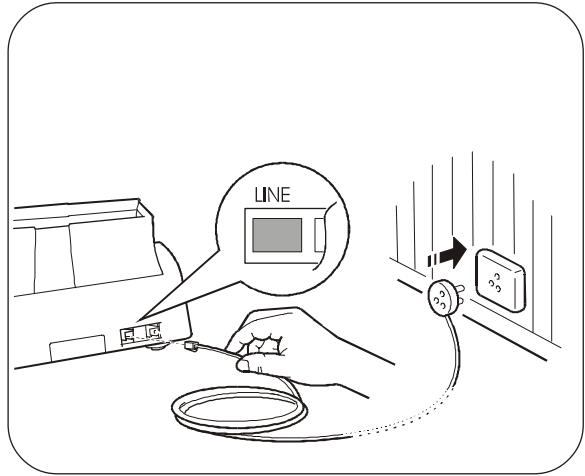

Le télécopieur est prédisposé pour être raccordé au réseau téléphonique public. Si vous souhaitez le raccorder à une ligne privée, et l'utiliser également sur le réseau public, consultez le paragraphe "Configuration du télécopieur aux caractéristiques de ligne", du chapitre "Installation".

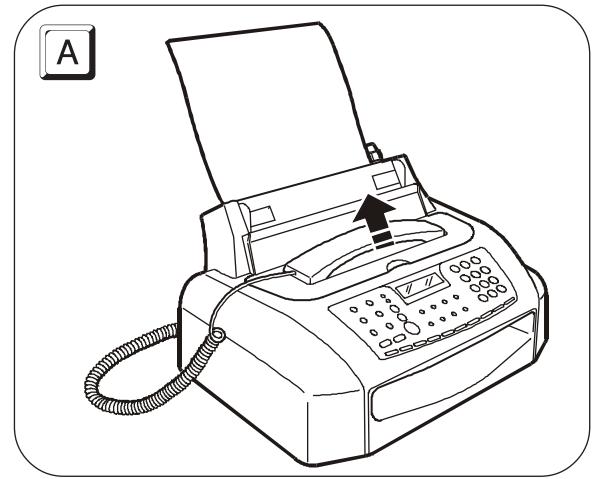

Important

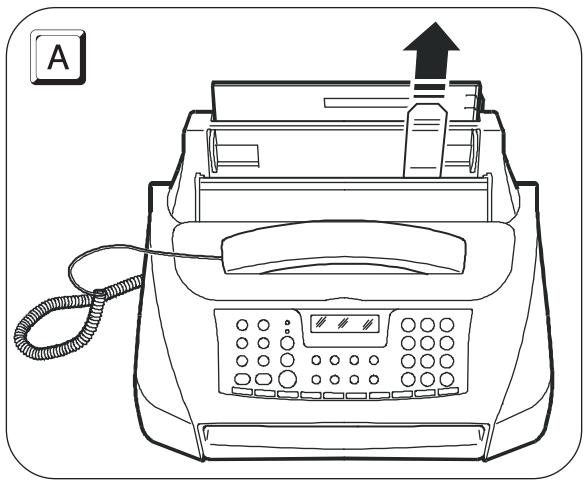

Avant de connecter le télécopieur, retirez la bande qui bloque le chariot porte-tête, en tirant la languette vers le haut (voir la figure ci-dessous).

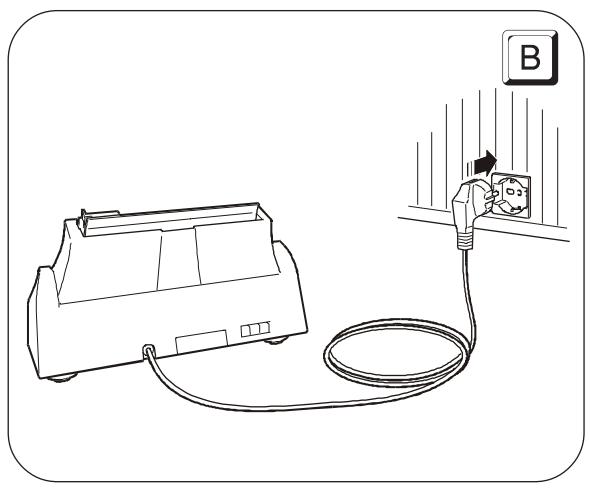

Important

La fiche du câble d'alimentation peut varier en fonction du pays.

Definition des parametres indispensables pour un correct fonctionnement

Après la connexion au secteur électrique, le télécopieur effectue automatiquement un bref test de contrôle du fonctionnement de ses composants, et l'afficheur visualise les messages suivants (en général en anglais).

Sur la ligne supérieure :

AUTOMATIC RX

Sur la ligne inférieure, l'afficheur visualise en séquence les messages suivants :

CHECK PRINT HERD

SET DATE/TIME

Important

Pour que le télécopieur puisse fonctionner correctement, vous devez définir votre langue et votre pays.

Definition de la LANGUE et du PAYS de destination

L'afficheur visualise la langue qui sera appliquée aux messages. Par exemple :

Pour sélectionner la langue désirée. Par exemple : FRANÇAIS

Pour confirmer la définition. L'afficheur visualise un pays de destination. Par exemple :

EUROPE

Pour sélectionner le pays désiré. Par exemple : FRANCE

Si vous ne parvenez pas à visualiser votre pays, consultez le tableau suivant :

PAYS	PAYS A SELECTIONNER
Afrique du Sud	S. AFRICA
Allemagne	DEUTSCHLAND
Argentine	AMERICA LATINA
Australie	NZL/Australia
Autriche	ÖSTERREICH
Belgique	BELGIUM
Brésil	BRASIL
Chili	AMERICA LATINA
Chine	CHINA
Colombie	AMERICA LATINA
Danemark	DANMARK
Espagne	ESPaña
Finlande	FINLAND
France	FRANCE
Grèce	INTERNATIONAL
Hollande	HOLLAND
Hong Kong	SINGAPORE
Inde	INDIA
Israël	ISRAEL
Italie	ITALIA
Luxembourg	BELGIUM
Mexique	AMERICA LATINA
Norvège	NORGE
Nouvelle-Zélande	NZL/Australia
Pérou	AMERICA LATINA
Portugal	PORTUGAL
Reste du monde	INTERNATIONAL
Royaume-Uni	U.K.
Singapour	SINGAPORE
Suède	SVERIGE
Suisse	SCHWEIZ
Taiwan	TAIWAN
Uruguay	AMERICA LATINA
Venezuela	AMERICA LATINA

Pour confirmer la définition.

Pour terminer la procédure.

Definition de la DATE et de l'heure

La première fois que vous raccordez le télécopieur au secteur, ou en cas de coupure de secteur, vous devez définir la date et l'heure à l'aide de la procédure décrite ci-dessous.

Après avoir été définies, la date et l'heure peuvent être modifiées à tout moment (consultez le paragraphe "Modification de la date et de l'heure", du chapitre "Installation").

L'affichage visualise :

DATE ET HEURE

L'affichage visualise :

DATE: JU/MM/88

Pour sélectionner un autre format, appuyez sur /

L'afficheur visualise :

FORTIAT HEURE:24 H

Pour sélectionner l'autre format (12 heures), appuyez sur /

L'affichage visualise :

JJ/NN/AA HH:MM

25-07-03 11:23

Frappez la nouvelle date et la nouvelle heure (par exemple 26-07-03 et 12:00). Dans qu'un chiffre est introduit, le curseur passe au chiffre suivant.

JJ/NN/RR HH:MM

26-07-03 12:00

Si vous ne souhaitez changer que quelques chiffres, déplacez le curseur sur ceux-ci à l'aide des touches / et replacez-les en entrant les chiffres corrects.

Pour confirmer la définition. La procédure est terminée. La date et l'heure se mettront automatiquement à jour, et seront imprimées sur tous les documents émis.

Pour replacer le fax dans l'état d'attente initial.

Remarque

Si vous avez choisi le format sur 12 heures, la dette "p" (post meridiem) ou "a" (ante meridiem) apparait sur l'afficheur. Pour passer de l'une à l'autre, appuyez sur les touches / pour placer le curseur sous la dette à modifier, et appuyez ensuite sur la touche F. Si vous avez commis une erreur, ou si vous souhaitez interrompre la procédure, appuyez sur la touche

Remarque

Nous vous rappelons que l'état d'attente indique la condition d'inactivité dans laquelle se trouve le fax : il s'agit de l'état dans lequel vous pouvez effectuer les programmations.

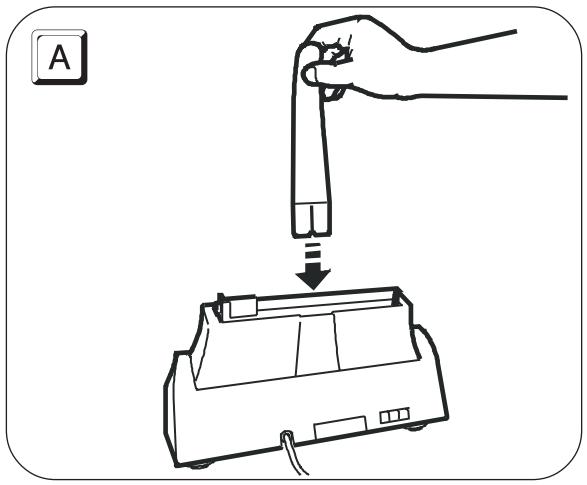

Preparation pour l'utilisation

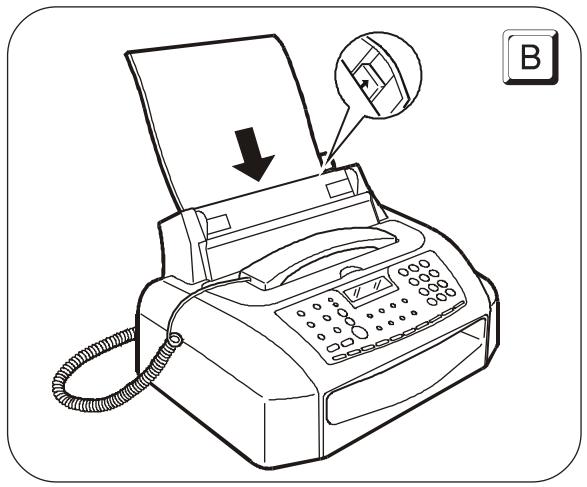

Chargement du papier d'impression

IMPORTANT

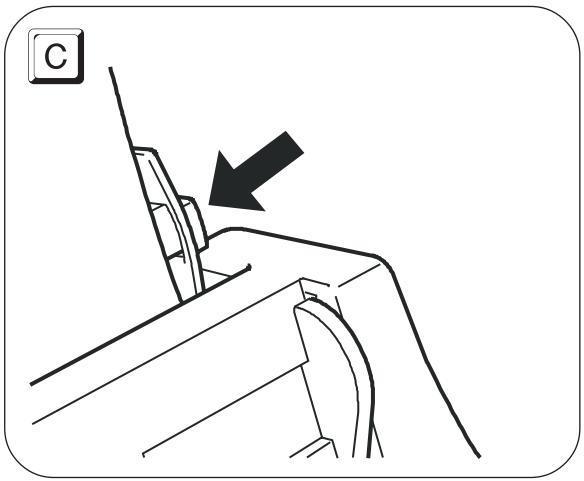

A l'aide du levier de réglage (voir la figure ci-dessous), poussez les feuilles de façon à ce qu'elles butent contre les bords gauche et droit du bac d'alimentation.

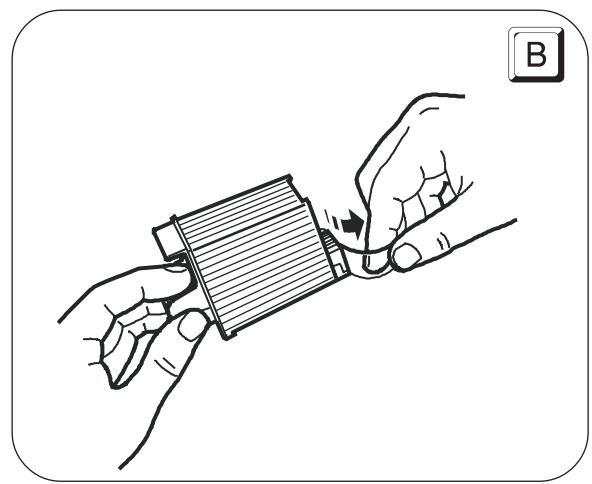

Important

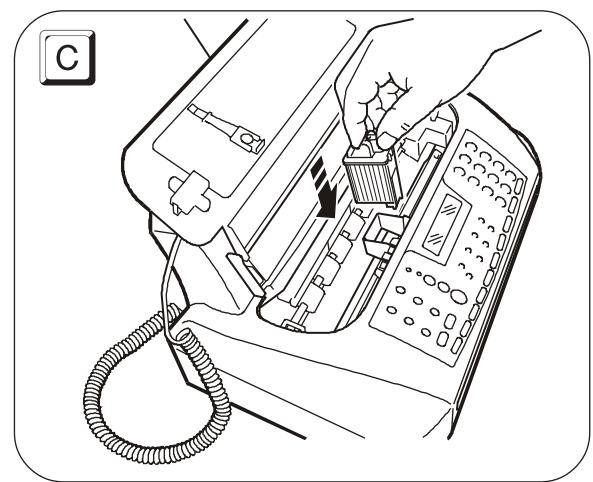

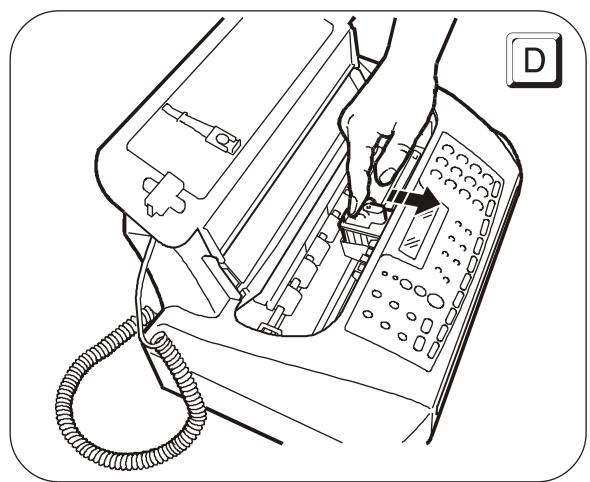

La tête d'impression fournie avec l'appareil vous permet d'imprimer jusqu'à 80 pages. En revanche, les têtes d'impression de rechange, d'une plus grande capacité, vous permettent d'imprimer jusqu'à 500 pages.

• Format Test Chart ITU-TS n.1 (couverture du noir de 3,8%).

Remarque

Après avoir inséré la tête d'impression, le fax exécute la procédure de rétablissement et de contrôle des buses. Cette procédure se termine par :

• L'impression, sur la feuille automatiquement insérée, d'un résultat diagnostic. Cette impression contient :
• Une échelle graduée permettant de contrôler le flux d'encre et les circuits électriques des buses de la tête d'impression.
• De la graphique et du texte permettant d'évaluer la qualité d'impression.
• La visualisation sur l'afficheur du message suivant : "CONTROLE IMPRES.", "1 = SORTIE 0 = REPET."

Examinez l'impression du résultat diagnostic de la façon suivante:

• Contrôlez que l'échelle graduée ne présente aucune interruption, et que les zones noires ne présentent aucune ligne blanche horizontale. Si tel est le cas, cela signifie que la tête d'impression est parfaitement insérée et qu'elle fonctionne correctement. Dans ce cas, sélectionnez l'option 1. Le fax retourne à l'état d'attente initial, et est prêt à être utilisé. L'afficheur visualise le message suivant :

REC. AUTOM.

25-07-03 11:23

• En revanche, si vous remarquez des interruptions ou des lignes blanches, sélectionnez l'option 0 pour répéter le nettoyage des buses : si la qualité de la nouvelle impression ne vous satisfait toujours pas, répétez encore une fois la procédure. Ensuite, si la qualité d'impression est toujours insuffisante, nettoyez les contacts électriques et les buses (consultez les paragraphes "Nettoyage des contacts électriques de la tête d'impression" et "Nettoyage des buses de la tête d'impression", du chapitre "Opérations d'entretien").

Important

Lorsque l'encre de la tête d'impression est presque épuisée, l'afficheur visualise le message suivant:

PEU D'ENCRE

Simultanément, le télécopieur imprime automatiquement une feuille, pour vous avertir que l'encre est sur le point de s'épuiser, et que vous devrez bientôt replacer la tête d'impression. En revanche, lorsque l'encre est épuisée, l'afficheur visualise le message suivant:

ENCRE EPUISEE

Pour remplacer la tête d'impression, consultez le chapitre "Opérations d'entretien".

Pour acquérir de nouvelles têtes d'impression, consultez les codes indiqués à la fin du manuel.

Pour obtenir des informations plus détaillées sur l'utilisation correcte des têtes d'impression, consultez le paragraphe "Précautions d'emploi des têtes d'impression", du chapitre "Installation".

Emission

Si vous suivez les procédures décrites ci-dessous, vous pourrez utiliser immédiatement le télécopieur pour effectuer de simples opérations d'émission. Dans tous les cas, souvent-vous qu'il existe d'autres procédures pour composer le numéro du correspondant (numérotable, numérotable abrégée, etc.), et que l'appareil est en mesure d'utiliser d'autres modalités d'émission (émission différée, multidiffusion, émission depuis la mémoire, etc.): toutefois, pour bénéficier de ces fonctions, vous devez programmer le télécopieur de façon adéquate (consultez les paragraphes "Programmation des numérotations rapide et abrégée" et "Émission", du chapitre "Opérations de base pour l'émission et la réception").

Important

Toutes les émissions, quel que soit leur type, sont subordonnées à l'insertion préalable de l'original dans le plateau d'introduction automatique des documents originaux (ADF). Par conséquent, avant d'effectuer l'émission, souvenez-vous d'insérer l'original dans l'ADF, sans forcer, et avec le côté à émettre tourné vers le bas.

Emission d'un original

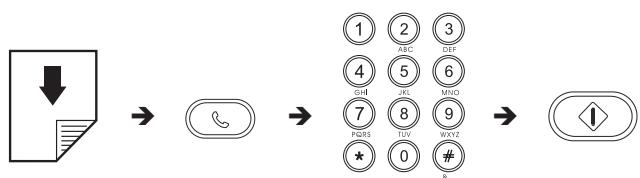

Représentation schématique de la procédure :

Description détaillée de la méthode :

Insérez l'original dans l'ADF. L'afficheur visualise les valeurs initiales des types de contraste et de résolution : respectivement, NORMAL et [ ] (standard).

Pour modifier les valeurs de contraste et de résolution, consultez le paragraphe "Réglage du contraste et de la résolution", du chapitre "Opérations de base pour l'émission et la réception".

Composez le numéro du fax du destinataire (32 chiffres au maximum) directement sur le pavé numérique du télécopieur.

Pour lancer l'émission.

Au terme de l'émission, si celle-ci s'est bien déroulée, l'afficheur visualisependant quelques secondes le message "EMISSION ACHEVEE", et il visualise ensuite l'état d'attente initial.

Remarque

Si vous avez commis une erreur, utilisez les touches «/» pour placer le curseur sur le chiffre erroné, et remplacez ce dernier par le chiffre correct. Pour supprimer complètement le numéro, appuyez sur la touche Clear

Remarque

Si vous désirez interrompre l'émission en cours, appuyez sur la touche : le fax éjecte l'original de l'ADF, et retourne ensuite à l'état d'attente initial.

Si l'original à est composé de plusieurs feuilles, avant d'appuyer sur la touche pour éjecter la première feuille, retirez manuellement toutes les autres.

Emission avec ECOUTE des tonalites de ligne

Représentation schématique de la procédure :

Description détaillée de la méthode :

Insérez l'original dans l'ADF. L'afficheur visualise les valeurs initiales des types de contraste et de résolution : respectivement, NORMAL et (standard).

Pour modifier les valeurs de contraste et de résolution, consultez le paragraphe "Réglage du contraste et de la résolution", du chapitre "Opérations de base pour l'émission et la réception".

Pour écouter les tonalités de ligne. L'afficheur visualise :

Composer NUMERO

Composez le numéro du fax du destinataire (32 chiffres au maximum) directement sur le pavé numérique du télécopieur.

Pour lancer l'émission, dès que vous entendrez la tonalité du fax du correspondant.

Au terme de l'émission, si celle-ci s'est bien déroulée, l'afficheur visualisera pendant quelques secondes le message "EMISSION ACHVEE".

Emission avec decrochement du combine telephonique

Représentation schématique de la procédure :

Description détaillée de la méthode :

Insérez l'original dans l'ADF. L'afficheur visualise les valeurs initiales des types de contraste et de résolution : respectivement, NORMAL et (standard).

Pour modifier les valeurs de contraste et de résolution, consultez le paragraphe "Réglage du contraste et de la résolution", du chapitre "Opérations de base pour l'émission et la réception".

Décrochez le combiné pour prendre la ligne. L'afficheur visualise :

APPEL TEL.

Composez le numéro du fax du destinataire (32 chiffres au maximum) directement sur le pavé numérique du télécopieur.

Si le fax du destinataire est prédisposé pour la réception automatique, vous entendrez la tonalité du fax.

En revanche, si le fax est prédisposé pour la réception manuelle, le destinataire décrochera le combiné, vous l'inviterez à appuyer sur la touche d'envoi de son fax, et vous entendrez ensuite la tonalité du fax.

Pour lancer l'émission.

Au terme de l'émission, si celle-ci s'est bien déroulée, l'affcheur visualisependant quelques secondes le message "EMISSION ACHVEE", et il visualise ensuite l'etat d'atte initial.

Remarque

Au terme de l'émission, si vous avez laissé le combiné décroché, le fax émet un signal sonore pour vous inviter à le raccrocher.

Reception

Sur votre fax, vous pouvez programmer trois modes distincts de réception des documents : pour accéder à ces modes, appuyez sur la touche RX MODE. Les modes de réception sont les suivants : réception manuelle, réception automatique et réception automatique en modalité "FAX/TEL."

Reception manuelle

Ce mode de réception est indiqué lorsque vous êtes présent, et que vous pouvez répondre personnellement aux appels.

Représentation schématique de la méthode :

Description détaillée de la méthode :

Jusqu'à ce que l'afficheur visualise :

REC. MANUELLE

Dès que le téléphone sonne, décrochez le combiné pour prendre la ligne. L'afficheur visualise :

RPPEL TEL.

Lorsque vous entendez la tonalité du fax ou lorsque l'interlocuteur vous invite à recevoir. L'afficheur visualise :

CONNEXION

Raccrochez le combiné.

Le fax commence à recevoir, et l'afficheur visualise des informations sur la réception en cours, comme le numéro du fax de l'interlocuteur ou, s'il a été programmé, son nom.

Au terme de la réception, l'afficheur visualise pendant quelques secondes le message "RECEPT. ACHEVEE", et il visualise ensuite l'état d'attente initial.

Remarque

Pour interrompre une réception en cours (quel que soit son type), appuyez sur la touche 0. Le fax retourne à l'état d'attente initial.

Reception automatique

Ce mode de réception convient si vous êtes absent, mais que vous désirez tout de même recevoir des documents. Il s'agit du mode de réception prédéfini sur le fax : si tel n'est pas le cas, appuyez sur la touche RX MODE jusqu'à ce que l'afficheur visualise :

REC. AUTOM

Reception en modalite "fax/tel."

Jusqu'à ce que l'afficheur visualise :

REC. FAX/TEL.

Vous avez prédisposé le fax à recevoir dans le mode télécopieur/téléphone. Dans ce mode de réception, le comportement du fax dépend de la provenance de l'appel (fax ou téléphone), et de votre présence ou de votre absence au moment de la réception. Le schéma ci-dessous vous illustre ce comportement :

Utilisation du telephone

Lorsque vous prenez la ligne en décrochant le combiné, vous pouvez bénéficier de toutes les fonctions communes aux appareils téléphoniques traditionnels disponibles sur le marché.

Parmi ces fonctions, nous pouvons mentionner la fonction R (REGISTER RECALL, activée après une programmation ajustée à l'aide de la touche () ; consultez le paragraphe "Configuration du télécopieur aux caractéristiques de ligne", du chapitre "Installation") : cette fonction vous permet d'accéder aux services spéciaux offerts par l'administrateur du réseau téléphonique.

Vous pouvez également bénéficier des fonctions suivantes :

Appeler un correspondant à l'aide des procédures de numérotation rapides programmées (consultez les paragraphes "Téléphoner à l'aide de la numérotation rapide" et "Téléphoner à l'aide de la numérotation abrégée", du chapitre "Pour téléphoner"). - Suspendre momentanément une conversation téléphonique en appuyant sur la touche RX MODE (ATTENTE). Pour reprendre la conversation, appuyez de nouveau sur cette touche.

Execution d'une ou plusieurs COPIES

Vous pouvez utiliser votre fax comme un photocopieur. La qualité de la reproduction obtenue dépend des valeurs de contraste et de résolution sélectionnées avant l'exécution de la copie (touches

Insérez l'original dans l'ADF.

L'afficheur visualise les valeurs initiales du contraste, de la résolution et de la reproduction : respectivement, NORMAL, TEXTE et 100%.

Pour désirer le type de contraste désiré : "CLAIR", "FONCE" ou "NORMAL".

Pour désirer le type de résolution désiré : "TEXTE" ou "PHOTO".

Pour désirer la valeur de reproduction désirée : "100%". "140%" ou "70%".

Pour n'effectuer qu'une seule copie, appuyez directement sur la touche (1). Sinon, frappez le nombre de copies désiré (9 au maximum), avant d'appuyer sur la touche (2). Le fax mémorise une par une les pages composant l'original, et il effectue ensuite les copies.

Remarque

Pour interrompre la copie en cours, appuyez deux fois sur la touche : à la première pression, le fax éjecte l'original de l'ADF, et à la seconde, il retourne à l'état d'attente initial.

Si le document est composé de plusieurs feuilles, avant d'appuyer sur la touche ( ) pour éjecter la première, retirez manuellement toutes les autres feuilles.

La connexion à la ligne téléphonique du télécopieur dépend de normes nationales propres à chaque pays : par conséquent, les figures suivantes n'illustrent que quelques types de connexion. Si dans votre pays la connexion à la ligne téléphonique est différente des connexions illustrées dans les figures, informez-vous sur les normes nationales en vigueur.

Connexion du telecopieur

1. Insérez le connecteur "miniature" (transparent) du câble de connexion à la ligne téléphonique dans la prise "LINE" du fax (voir les figures "1er cas", "2ème cas" ou "3ème cas").
2. Insérez l'autre extrémité du câble dans la fiche téléphonique fournie (si prévue), et insérez ensuite cette fiche dans la prise murale de connexion à la ligne téléphonique (voir les figures "1er cas", "2ème cas" ou "3ème cas").

Connexion - 1ER cas

1. Retirez éventuellement le cache prédecoupé qui protège la prise de connexion à la ligne téléphonique "TEL" du fax, et insérez le cable téléphonique de l'appareil dans cette prise (voir la figure correspondante).

Si votre installation téléphonique est du type à prises multiples, vous pouvez raccorder des appareils téléphoniques supplémentaires à n'importe quelle prise disponible, à condition que l'installation soit une installation à plusieurs prises en parallèle. Pour vérifier cette éventualité, décrochez simultanément les combinés des appareils téléphoniques préexistants : si les tonalités de ligne sont toujours présentes, votre installation est du type à plusieurs prises en parallèle.

En revanche, si les tonalités de ligne ne sont pas présentes lorsque vous décrochez simultanément les combinés des appareils téléphoniques supplémentaires, cela signifie que votre installation est du type à plusieurs prises en série. Dans ce cas, raccordez le télécopieur à la prise la moins prioritaire.

Connexion - 2ÈME cas

1. Insérez le connecteur ou la prise (nationalisée) de l'appareil dans la fiche-prise (voir la figure correspondante).

Connexion - 3ÈME cas

1. Insérez la fiche de l'appareil dans la prise murale de connexion à la ligne téléphonique (voir la figure correspondante).

Connexion du combine telephonique

1. Insérez le connecteur du câble du combiné dans la prise correspondante du fax (caractérisée par le symbole)
2. Placez le combiné sur son logement.

Avant de connecter le télécopieur au secteur, retirez la bande qui bloque le chariot porte-tête, en tirant la languette vers le haut (cette languette dépasse du plateau d'introduction automatique des documents originaux).

1. Insérez la fiche du câble d'alimentation dans la prise murale du réseau d'alimentation électrique.

Le fax effectue automatiquement un test de contrôle du fonctionnement de ses composants, et l'afficheur visualise les messages suivants:

REC. AUTOM

VERIFETETI MP

Remarque

Le fax est connecté de façon permanente, et peut recevoir et émettre des documents 24 heures sur 24.

Pour le mettre hors tension, vous devez déconnecter la fiche du cable d'alimentation de la prise secteur, car le fax n'est pas équipé d'un interrupteur marche/arrêt.

Remarque

Si les messages ne sont pas affichés dans votre langue, sélectionnez la "LANGUE" désirée en appuyant sur les touches indiquées ci-dessous :

(F) + (1) : L'afficheur visualise la langue qui sera appliquée aux messages.

RESOL. CONTR.

: Pour sélectionner la langue désirée.

: Pour confirmer la programmation. : Pour terminer la procédure.

Chargement du PAPIER

1. Insérez l'extension du support papier dans la fente correspondante, et poussez-la jusqu'à ce qu'elle s'enclenche.
2. Prenez les feuilles par le bord supérieur, et introduisez-les en les faisant "tomber" dans le bac (ASF), sans les plier et sans forcer.
3. À l'aide du levier de réglage, poussez les feuilles contre le bord gauche du bac (ASF).

Remarque

Si vous ajoutez des feuilles alors qu'il y en a encore dans le bac, veillez à introduire les nouvelles feuilles sous et non pas sur les autres.

Remarque

Grâce à la mémoire dont il est doté, le télécopieur peut recevoir jusqu'à un maximum de 21 pages, même si le bac ne contient aucune feuille.

Verification du FORMAT d'impression DEFINI sur le FAX

Après avoir réglé manuellement le bac d'alimentation papier (ASF), pour garantir le fonctionnement correct du fax, vous devez vérifier si le format d'impression prédisposé sur le fax correspond au format papier que vous désirez utiliser.

Jusqu'à ce que l'afficheur visualise :

CONFIG. FAX

L'afficheur visualise :

DATE ET HEURE

Jusqu'à ce que l'afficheur visualise :

PARAMETRES IMPR.

L'afficheur visualise :

FORMAT: RY

Appuyez sur les touches «/» pour visualiser le format d'impression désiré.

Insertion de la TETE d'impression

1-2. Soulevez le couvercle du logement de la tête d'impression, comme indiqué dans la figure. 3. Sortez la tête de son emballage, saisissez-la par sa poignée, et enlevez le film de protection des buses. 4. Evitez de toucher les buses et les contacts électriques. 5. Insérez la tête dans son logement, avec les contacts électriques orientés vers la partie frontale du fax. 6. Poussez la tête dans le sens de la flèche, jusqu'à ce que vous entendiez un déclic qui confirme sa correcte insertion. Ensuite, fermez le couvercle du logement de la tête d'impression.

Remarque

Si après avoir inséré la tête, le message "VERIF. TETE IMP." apparait de nouveau sur l'afficheur, retirez la tête et essayez de la réintroduire en appuyant plus fermement. Si le message ne disparaît pas, retirez la tête d'impression et nettoyez les contacts électriques de la tête et du chariot porte-tête (consultez le paragraphe "Nettoyage des contacts électriques de la tête d'impression", du chapitre "Opérations d'entretien").

Remarque

Pour replacer la tête d'impression, consultez le chapitre "Opérations d'entretien".

Procedure automatique de retablissement et de controle des BUSES de la TETE d'impression

Après avoir inséré la tête, le fax exécute la procédure de rétablissement et de contrôle des buses. Cette procédure se termine par :

• L'impression, sur la feuille automatiquement insérée, d'un résultat diagnostic. Cette impression contient :
• Une échelle graduée permettant de contrôler le flux d'encre et les circuits électriques des buses de la tête d'impression.
• De la graphique et du texte permettant d'évaluer la qualité d'impression.
• La visualisation sur l'afficheur du message suivant : "CONTROLE IMPRES.", "1 = SORTIE 0 = REPET".

Examinez l'impression du résultat diagnostic de la façon suivante :

• Contrôlez que l'échelle graduée ne présente aucune interruption, et que les zones noires ne présentent aucune ligne blanche horizontale. Si tel est le cas, cela signifie que la tête d'impression est parfaitement insérée et qu'elle fonctionne correctement. Dans ce cas, sélectionnez l'option 1. Le fax retourne à l'état d'attente initial, et est prêt à être utilisé. L'afficheur visualise le message suivant:

25-07-03 11:23

• En revanche, si vous remarquez des interruptions ou des lignes blanches, sélectionnez l'option 0 pour répéter le nettoyage des buses : si la qualité de la nouvelle impression ne vous satisfait toujours pas, répétez encore une fois la procédure. Ensuite, si la qualité d'impression est toujours insuffisante, nettoyez les contacts électriques et les buses (consultez les paragraphes "Nettoyage des contacts électriques de la tête d'impression" et "Nettoyage des buses de la tête d'impression", du chapitre "Opérations d'entretien").

Precautions d'emploi des TETES d'impression

Sur ce modèle de télécopieur, vous ne pouvez utiliser que des têtes d'impression monochromes (noir). En outre, souvenez-vous que vous ne pouvez employer que des têtes monoblocs (non rechargeables).

Lorsque vous changez la tête d'impression, prenez les précautions suivantes :

• Évitez de toucher ou de poser la tête d'impression au niveau des buses ou des contacts électriques.
• Ne tentez pas de recharger la tête d'impression : vous pourriez endommager la tête d'impression ou le fax.

Vous bénéficierez ainsi d'une tête d'impression efficace et d'une qualité d'impression optimale pour une longue période.

Modification de la DATE et de l'heure

Si la date et l'heure visualisées sur l'afficheur sont erronées, vous pouvez les modifier à tout moment.

Jusqu'à ce que l'afficheur visualise :

CONFIG. FRX

Ensuite, effectuez la procédure décrite dans le paragraphe "Définition de la date et de l'heure", du chapitre "Utilisation immédiate".

Definition du nom et du NUMERO de FAX

Après avoir été définis, le nom (16 caractères au maximum) et le numéro de fax (20 caractères au maximum) resteront valables jusqu'à ce que vous les modifiez, et seront imprimés sur toutes les pages reçues par le fax de votre correspondant.

Jusqu'à ce que l'afficheur visualise : INSTALLATION

L'afficheur visualise :

CONFIG. LIGNE TEL

Jusqu'à ce que l'afficheur visualise : NOM EMETTEUR

L'afficheur visualise :

INTRO. NON EMET.

Pour sélectionner de façon cyclique les caractères de chaque touche.

Pour laisser un espace vide, appuyez sur

Pour introduire dans votre nom des symboles spéciaux, par exemple &.

Si vous avez commis une erreur : placez le curseur sur le caractère erroné, à l'aide des touches « / », et remplacez-le par le caractère correct.

Pour effacer complètement le nom.

Par exemple, pour introduire le nom "LARA":

Jusqu'acque la lettre "L" soit visualisee.

Jusqu'à ce que la lettre "A" soit visualisée.

Jusqu'à ce que la lettre "R" soit visualisée.

Jusqu'à ce que la lettre "A" soit visualisée.

Pour confirmer le nom. L'afficheur visualise :

NUM. TEL. EMETTEUR

Pour introduire le numéro de fax, effectuez les opérations suivantes :

Definition du NUMERO de FAX

L'afficheur visualise : COMPOS. N°EMET

Pour laisser un espace vide, appuyez sur

Si vous avez commis une erreur, suivez la même procédure que pour la définition du nom.

Si vous désirez entrer un indicatif de pays, appuyez, au lieu des zéros, sur la touche * ; le symbole "+" apparaît sur l'afficheur.

Pour confirmer le numéro de fax.

Pour replacer le fax dans l'état d'attente initial.

Position du nom et du NUMERO de FAX

Les informations constituent l'en-tête de l'original à émettre (nom, numéro de fax, date et heures et nombre de pages) peuvent être reçues par le fax de votre correspondant à l'extérieur de la zone de texte (juste au-dessous du bord supérieur de la feuille) ou à l'intérieur de la zone de texte (légèrement plus bas que dans le cas précédent).

Le fax est prédisposé pour envoyer ces informations à l'intérieur de la zone de texte.

Modification de la position :

Jusqu'à ce que l'afficheur visualise :

CONFIG. RFX

L'affichage visualise :

DATE ET HEURE

L'afficheur visualise :

PARAMETRAGE

Jusqu'à ce que l'afficheur visualise :

EN-TETE INT.

Appuyez sur les touches / pour sélectionner le paramètre alternatif.

EN-TETEXT

Pour confirmer la programmation.

Pour replacer le fax dans l'état d'attente initial.

Connexion du telecopieur au RESEAU PUBLIC

Le fax est déjà prédisposé pour être connecté au réseau public. Toutefois, nous vous conseillons de contrôler que les conditions suivantes sont respectées :

Le paramètre "RESEAU PUBLIC" est sélectionné. - Le type de numérotation choisi (multifréquence ou à impulsions) est conforme à celui utilisé par le central téléphonique public gérant la ligne à laquelle le fax est connecté. En cas de doute, informez-vous auprès de l'administrateur du réseau téléphonique public.

Jusqu'à ce que l'afficheur visualise :

Installation

L'afficheur visualise :

CONFIG. ligne TEL

L'afficheur visualise :

RESEAU PUBLIC

Si le fax est prédisposé pour la connexion à une "Ligne privée", appuyez sur les touches «/» pour sélectionner la connexion au "Réseau public".

Pour confirmer votre choix. L'afficheur visualise:

Appuyez sur les touches «/» pour visualiser l'autre type de numérotation :

SEL. PUBL: IMPUL.

Pour confirmer la programmation.

Pour replacer le fax dans l'état d'attente initial.

Connexion du telecopieur a une ligne PRIVEE (PBX)

Pour connecter le fax à une ligne privée et l'utiliser également sur le réseau public, vous devez effectuer les opérations suivantes :

• Sélectionnez le paramètre "LIGNE PRIV. (PBX)".
• Adaptez le type de numérotation (multifréquence ou à impulsions) à celui utilisé par le central téléphonique privé (standard) gérant la ligne à laquelle le fax est connecté. En cas de doute, informez-vous auprès de l'administrateur du réseau téléphonique privé.
• Définissez le mode de sortie (indicatif ou flash) pour accéder au réseau téléphonique public à partir du central téléphonique privé (standard).
• Adaptez le type de numérotation (multifréquence ou à impulsions) à celui utilisé par le central téléphonique public.

Jusqu'à ce que l'afficheur visualise :

Installation

L'afficheur visualise :

CONFIG. ligne TEL

L'afficheur visualise :

RESEAU PUBLIC

Appuyez sur les touches «/» pour visualiser l'autre option disponible :

LIGNE PRIV [PBX3]

L'afficheur visualise :

SEL. PBX: MULTIFR.

Pour confirmer votre choix.

LIGNEEXT. INDIC

Appuyez sur les touches «/» pour visualiser l'autre option disponible ("LIGNE EXT.: FLASH"), ou passez directement au point suivant si vous désirez confirmer le mode de sortie "LIGNE EXT. INDIC."

Si vous avez confirmé, à l'aide de la touche (1), le mode de sortie "LIGNE EXT. INDIC.", le fax vous demande de frapper l'indicatif (3 chiffres au maximum).

L'afficheur visualise :

SEL. PUBL: MULTIF

Appuyez sur les touches / pour visualiser l'autre type de numérotation :

SEL. PUBL: IMPUL.

Pour confirmer la programmation.

Pour replacer le fax dans l'état d'attente initial.

Remarque

Après la confirmation du mode d'accès au réseau public, il suffit, avant de composer le numéro de téléphone ou de fax du correspondant, d'appuyer sur la touche EXTERNAL pour y accéder : l'afficheur visualise la dette "E" (externe).

Modification temporaire du type de numerotation

Si le fax est prédisposé pour la numérotation à impulsions, et si vous désirez le prédisposer pour la numérotation multifréquence :

Avant ou pendant la composition du numéro de fax ou de téléphone, appuyez sur la touche (*) pour modifier temporairement le type de numérotation.

Au terme de l'émission, le fax restaure toujours le type de numérotation pour lequel il a été prédisposé.

A présent que vous avez configuré le fax, vous pouvez l'utiliser pour effectuer les opérations suivantes :

• Émettre des documents (avec la procédure normale, en mode différé, depuis la mémoire ou à l'aide de la méthode par dépose - Polling).
• Recevoir des documents (avec la procédure normale ou à l'aide de la méthode par dépose - Polling).
• Téléphoner (voir le chapitre "Pour téléphoner").
• Copier des documents (voir le chapitre "Pour effectuer une copie").

Dimensions

Largeur min. 148 mm - max. 216 mm. Longueur min. 105 mm - max. 600 mm.

Épaisseur

De: 60 - 90 g/m² (5 feuilles au maximum).

50 - 140 g/m² (1 feuille à la fois).

Pour les originaux différents des formats spécifiés, vous pouvez utiliser un transparent avec verso.

Du papier rouleau. Du papier trop fin. Du papier déchiré. Du papier mouillé ou humide. Du papier trop petit. Du papier froissé. Du papier carbone.

En outre, pour éviter des dommages qui pourraient mettre vos fax hors-service et qui annuleraient sa garantie, n'utilisez jamais d'originaux présentant:

• Des agrafes métalliques.
• Des trombones. Du ruban adhésif.
• De la colle ou du correcteur liquide non sec.

Dans ces cas, copiez l'original et envoyez la copie, ou utilisez un transparent avec verso comme porte-documents.

Introduction de l'original dans l'adf

Insérez l'original, sans forcer, dans le plateau d'introduction automatique des originaux (ADF), avec le côté à émettre orienté vers le bas.

Ensuite, réglez les guides en fonction de la largeur de l'original.

L'afficheur visualise :

DOCUMENT PRET

NORMAL

Avant d'émettre un original, vous pouvez effectuer des réglages afin d'optimiser la qualité de l'impression.

Le type de contraste doit être choisi en fonction des critères suivants :

NORMAL, si l'original n'est ni trop clair ni trop foncé. La ligne inférieure de l'afficheur visualise "NORMAL". - CLAIR, si l'original est particulièrement foncé. La ligne inférieure de l'afficheur visualise "CLAIR". FONCE, si l'original est particulièrement clair. La ligne inférieure de l'afficheur visualise "FONCE".

Le type de résolution doit être choisi en fonction des critères suivants :

STANDARD, si l'original contient des caractères facilement lisibles. La ligne inférieure de l'afficheur visualise "une flèche" en regard du symbole "X" imprimé sur le tableau de bord. FIN, si l'original contient des caractères très petits ou des dessins. La ligne inférieure de l'afficheur visualise "une flèche" en regard du symbole "X" imprimé sur le tableau de bord. - DEMI-TONS, si l'original contient des zones grises. La ligne inférieure de l'afficheur visualise "deux flèches" en regard des symboles "X" et "..." imprimés sur le tableau de bord.

Emission d'un original

Insérez l'original dans l'ADF. L'afficheur visualise les valeurs initiales des types de contraste et de résolution : respectivement, NORMAL et (Standard).

Si vous le souhaitez, modifiez les valeurs de contraste et de résolution, en suivant les procédures décrites précédemment.

Composez le numéro du fax du destinataire (32 chiffres au maximum) directement sur le pavé numérique du fax.

Pour lancer l'émission.

Au terme de l'émission, si celle-ci s'est bien déroulée, l'affcheur visualisependant quelques secondes le message "EMISSION ACHVEE", et il visualise ensuite l'etat d'atte initial.

Remarque

Si vous avez commis une erreur, utilisez les touches «/» pour placer le curseur sur le chiffre erroné, et remplacez ce dernier par le chiffre correct. Pour supprimer complètement

le numéro, appuyez sur la touche CEA

Remarque

Si vous le souhaitez, pour composer le numéro, vous pouvez utiliser les procédures accélérées de numération : consultez les paragraphs "Programmation des numérotations rapide et abrégée", "Emission à l'aide de la numérotation rapide" et "Emission à l'aide de la numérotation abrégée".

Remarque

Si vous désirez interrompre l'émission en cours, appuyez sur la touche : le fax éjecte l'original de l'ADF, et retourne à l'état d'attente initial.

Si l'original à est composé de plusieurs feuilles, avant d'appuyer sur la touche (2) pour éjecter la première feuille, retirez manuellement toutes les autres.

Emission avec ECOUTE des tonalites de ligne

Insérez l'original dans l'ADF. L'afficheur visualise les valeurs initiales des types de contraste et de résolution : respectivement, NORMAL et [X] (Standard).

Si vous le souhaitez, modifier les valeurs de contraste et de résolution, en suivant les procédures décrites précédemment.

Pour écouter les tonalités de ligne. L'afficheur visualise : COMPOSER NUMERO

Composez le numéro du fax du destinataire (32 chiffres au maximum) directement sur le pavé numérique du fax.

Dès que vous entendez la tonalité du fax, appuyez sur la touche (4) pour lancer l'émission.

Au terme de l'émission, si celle-ci s'est bien déroulée, l'afficheur visualisera pendant quelques secondes le message "EMISSION ACHEVEE".

Emission avec decrochement du combine telephonique

Insérez l'original dans l'ADF. L'afficheur visualise les valeurs initiales des types de contraste et de résolution : respectivement, NORMAL et (Standard).

Si vous le souhaitez, modifiez les valeurs de contraste et de résolution, en suivant les procédures décrites précédemment.

Décrochez le combiné pour prendre la ligne. L'afficheur visualise :

APPEL TEL.

Composez le numéro du fax du destinataire (32 chiffres au maximum) directement sur le pavé numérique du fax.

Si le fax du destinataire est prédisposé pour la réception automatique, vous entendrez la tonalité du fax.

En revanche, si le fax est prédisposé pour la réception manuelle, le destinataire décrochera le combiné, vous l'inviterez à appuyer sur la touche d'envoi de son fax, et vous entendrez ensuite la tonalité du fax.

Pour lancer l'émission.

Au terme de l'émission, si celle-ci s'est bien déroulée, l'afficheur visualisependant quelques secondes le message "EMISSION ACHEVEE", et il visualise ensuite l'état d'attente initial.

Remarque

Au terme de l'émission, si vous avez laissé le combiné décroché, le fax émet un signal sonore pour vous inviter à le raccrocher.

RAPPEL automatique

Si la connexion a échoué à cause d'une anomalie de ligne ou parce que le numéro du correspondant est occupé, le fax répète automatiquement et jusqu'à trois fois la composition du numéro.

RAPPEL D'un correspondant sans recomposer son NUMERO

Le fax enregistre toujours le dernier numéro composé : par conséquent, pour le rappeler, appuyez deux fois sur la touche.

Selection automatique d'un indicatif frequément utilise

Le fax vous permet de mémoriser un indicatif fréquemment utilisé (indicatif international, indicatif d'accès au réseau d'un autre opérateur téléphonique, etc.).

Jusqu'à ce que l'afficheur visualise: INSTALLATION

Jusqu'à ce que l'afficheur visualise: AUTRE RESERUQUI

L'afficheur visualise : ENTRER NOM:

2 / 9 Frappez le nom de la zone ou de l'opérateur téléphonique et appuyez ensuite sur la touche (1), ou confirmez le nom déjà existant en appuyant directement sur la touche (1). L'afficheur visualise :

COMP INDICATIF:

[0-9]:

0 / 9 Frappez le nouvel indicatif (6 chiffres au maximum) et appuyez ensuite sur la touche , ou confirmez l'indicatif déjà existant en appuyant directement sur la touche . L'afficheur visualise :

ENTREZ L'ACRONYME:

[R - Z]

Frappez l'acronyme d'identification de l'indicatif (1 caractère) et appuyez ensuite sur la touche 4, ou confirmez l'acronyme déjà existant en appuyant directement sur la touche 1.

Pour replacer le fax dans l'état d'attente initial.

Remarque

Pour sélectionner automatiquement cet indicatif, avant de composer le numéro du correspondant, appuyez sur la touche EXTERNAI.

Si le fax est connecté à une ligne privée (PBX), appuyez deux fois sur la touche EXTERNAL avant de composer le numéro du correspondant.

Emission d'un original a une HEURE predefinie (emission differee)

Cette fonction permet d'éviter les inconvenients liés au décalage horaire lorsque le destinataire se trouve à des milliers de kilomètres de distance, et permet également de profiter des tarifs réduits en choisissant des tranches hors-peak pendant lesquelles les lignes sont le moins encombrées.

Insérez l'original dans l'ADF. L'afficheur visualise les valeurs initiales des types de contraste et de résolution : respectivement, NORMAL et (Standard).

Si vous le souhaitez, modifiez les valeurs de contraste et de résolution, en suivant les procédures décrites précédemment.

Jusqu'à ce que l'afficheur visualise :

EPIS DIFFEREE

L'affichage visualise :

INTRODUIRE HEURE

HH:

Frappez l'heure à laquelle vous désirez effectuer l'émission : par exemple "16:50".

L'affichage visualise :

COMPOSER N° FRX

NUM/RAPIDE/ARBREG

Composez le numéro du destinataire dans l'un des modes prévus : directement sur le pavé numérique du fax, ou à l'aide des touches de numération rapide ou des codes de numération abrégée (consultez le paragraphe "Programmation des numérations rapide et abrégée").

Pour confirmer la programmation. L'afficheur visualise :

REC. AUTOM

E115. H: 15:50

Remarque

Pour annuler la programmation de l'émission différée, retirez l'original de l'ADF ou appuyez sur la touche

Modification/annulation d'une emission differee DEJA programmee

Jusqu'à ce que l'afficheur visualise :

EMIS DIFFEREE

L'afficheur visualise :

DEJAR ENREGISTREE

L'afficheur visualise :

MODIF. PARAN.

Pour annuler l'émission précédemment programmée, appuyez sur les touches / : l'afficheur visualise le message "ANNULER CONFIG.?" Ensuite, appuyez sur la touche pour confirmer l'annulation. Le fax retourne automatiquement à l'état d'attente initial.

En revanche, si vous désirez modifier l'heure d'exécution de l'émission ou le numéro du destinataire, suivez la procédure décrite ci-dessous :

L'affichage visualise :

INTRODUIRE HEURE

16:50

Frappez la nouvelle heure et confirmez-la en appuyant sur la touche (), ou confirmez l'heure déjà programmée en appuyant directement sur la touche (). L'afficheur visualise :

COMPOSER NUMERO

Si vous désirez restaurer l'heure courante, appuyez sur la touche S. DIAL, sur la touche 1, et suivez la procédure décrite ci-dessous.

Frappez le nouveau numéro et confirmez-le en appuyant sur la touche (1), ou confirmez le numéro déjà programmé en appuyant directement sur la touche (1). L'afficheur visualise :

REC. AUTOM.

EN15. H: 18:00

Emission d'un original à plusieurs destinataires

Votre fax est doté d'une mémoire qui vous permet d'émettre un original à une heure prédéfinie (émission différée), et d'émettre un original à plusieurs destinataires (multidiffusion, à 10 destinataires au maximum). Consultez le paragraphe ci-dessous, "Émission d'un original depuis la mémoire".

Emission d'un original depuis la memoire

Insérez l'original dans l'ADF. L'afficheur visualise les valeurs initiales des types de contraste et de résolution : respectivement, NORMAL et (Standard).

Si vous le souhaitez, modifiez les valeurs de contraste et de résolution, en suivant les procédures décrites précédemment.

L'afficheur visualise :

Le fax commence à mémoriser l'original. Au terme de la mémorisation, l'afficheur visualise pendant quelques secondes le message "DOC. N° XXX", et il visualise ensuite :

Introduire HEURE

Frappez l'heure à laquelle vous désirez effectuer l'émission, par exemple "16:50", et appuyez ensuite sur la touche (1), ou appuyez ensuite sur la touche (2) pour confirmer l'heure courante. L'afficheur visualise :

Composez le numéro du destinataire dans l’un des modes prévus : directement sur le pavé numérique du fax, ou à l’aide des touches de numération rapide ou des codes de numération abrégée (consultez le paragraphe "Programmation des numérations rapide et abrégée").

Le fax vous invite à introduire un autre numéro :

Si vous désirez émettre l'original à plusieurs destinataires, repézez les deux points précédents pour chaque destinataire, et appuyez ensuite sur la touche (4) pour terminer la procédure.

En revanche, si vous ne désirez émettre l'original qu'à un seul destinataire, appuyez directement sur la touche sans introduire d'ultérieurs numéros. Au terme de la procédure, l'afficheur visualise :

REC. AUTOM

EMIS DEPUIS MEN

Remarque

Le fax ne vous permet de programmer qu'une seule émission depuis la mémoire à la fois.

Remarque

Le fax efface automatiquement toutes les émissions depuis la mémoire effectuées avec succès.

Modification/repetition/annulation d'une emission depuis la memoire DEJA programme

ichet visualise :

EMIS. DEPUIS MEN.

icheur visualise :

DEJA ENREGISTREE

iché visualise :

IMPR_CONFIGP

Lisez sur les touches «/» pour visualiser les autres options. Choix possibles : "MODIF. PARAM.?" ou "ANNULER CONFIG.?".

confirmez votre choix.

IMPR. CONFIG.?: pour imprimer les paramètres relatifs à l'émission depuis la mémoire. Au terme de l'impression, le fax retourne automatiquement à l'état d'attente initial.

ANNULER CONFIG.?: pour annuler la programmation. Le fax retourne à l'état d'attente initial.

MODIF. PARAM.? : pour modifier le numéro du destinatitaire ou l'heure d'exécution de l'émission. L'afficheur visualise :

Introduire HEURE

Effectuez ensuite les opérations décrites dans les trois derniers points de la méthode "Émission d'un original depuis la mémoire".

Remarque

Si l'émission depuis la mémoire a déjà commencé, le message "EMI. EN COURS" est visualisé sur l'afficheur. Dans ce cas, vous ne pouvez pas modifier l'émission.

Reception

Sur votre fax, vous pouvez programmer trois modes distinctes de réception des documents. Pour accéder à ces modes, appuyez sur la touche RX MODE

• Réception manuelle : ce mode de réception est indiqué lorsque vous êtes présent et que vous pouvez répondre personnellement aux appels.

RX MODE Jusqu'à ce que l'afficheur visualise :

Dès que le téléphone sonne, décrochez le combiné pour prendre la ligne. L'afficheur visualise :

APPEL TEL.

Lorsque vous entendez la tonalité du fax ou lorsque l'interlocuteur vous invite à recevoir. L'afficheur visualise :

Raccrochez le combiné.

Le fax commence à recevoir, et l'afficheur visualise des informations sur la réception en cours, comme le numéro du fax de l'interlocuteur ou, s'il a été programmé, son nom.

Au terme de la réception, l'afficheur visualise pendant quelques secondes le message "RECEPT. ACHEVEE", et il visualise ensuite l'état d'attente initial.

Réception automatique : ce mode de réception convient si vous êtes absent, mais que vous désirez tout de même recevoir des documents. Il s'agit du mode de réception prédéfini sur le fax : si tel n'est pas le cas, appuyez sur la touche RX MODE jusqu'à ce que l'afficheur visualise "REC. AUTOM."

La réception se déroule comme indiqué pour la réception manuelle.

Réception automatique avec reconnaissance du type d'appoint : dans ce mode de réception, après un certain nombre de sonneries (la valeur prédéfinie est 2 sonneries), le fax se connecte à la ligne téléphonique et peut reconnaître si l'appoint provient d'un fax ou d'un téléphone.

Jusqu'à ce que l'afficheur visualise :

REC. FAX/TEL.

Dans ce mode de réception, le comportement du fax dépend de la provenance de l'appel :

• Si l'appel provient d'un autre fax, après deux sonneries, votre fax se prépare automatiquement à recevoir.
• Si l'appel provient d'un téléphone, après deux sonneries, votre fax émet un signal sonore pendant 20 secondes et l'afficheur visualise "DECROCHER LE TEL". Si vous ne décrochez pas le combiné dans les 20 secondes, votre fax se prépare automatiquement à recevoir.

Si vous décrochez le combiné avant la deuxième sonnerie et si vous entendez les tonalités de ligne, appuyez sur la touche ① et raccrochez le combiné.

Remarque

Pour interrompre une réception en cours (quel que soit son type), appuyez sur la touche . Le fax retourne à l'état d'attente initial.

Programmation des numerotations RAPIDE et abregee

Le fax peut également effectuer des procédures accélérées de numération, telles que la numération rapide et la numérotation abrégée (pour utiliser ces numérations, vous nevez programmer le fax de façon ajustée).

Voussouspouceassocieràchacune des10 touches numériques(0-9un numero de faxun numero de telephone et un nom, qui seront automatiquement selectionnés lorsque youappuieres sur la touche correspondantependant plusd'une seconde.

Pour associer un nombre de fax et un nom :

Jusqu'à ce que l'afficheur visualise :

CONFIG. FRX

L'affichage visualise :

DATE ET HEURE

Jusqu'à ce que l'afficheur visualise :

NUMEROT. RAPIDE

L'afficheur visualise :

PROG. NUM. RAPIDE

TOUCHE: 0-9

Appuyez sur la touche numérique à laquelle vous désirez associer le numéro de fax (par exemple ①). L'afficheur visualise :

NUMERO FRX

L'afficheur visualise :

1. NUMERO FAX

Si un numéro de fax a déjà été mémorisé, l'afficheur le visualise.

Composez le numéro de fax du correspondant (32 chiffres au maximum), directement sur le pavé numérique du fax.

Si vous avez commis une erreur, placez le curseur sur le chiffre erroné, à l'aide des touches «/», et remplacez-le par le chiffre correct.

Pour effacer complètement le numéro.

Si le fax est connecté à une ligne privée (PBX), accédez au réseau public en appuyant sur la touche EXTERNAI avant de composer le numéro. L'afficheur visualise la dette "E" (externe).

Pour confirmer la programmation. L'afficheur visualise :

1: NON

Si un nom a déjà été mémorisé, l'afficheur le visualise.

Entrez le nom du correspondant (16 caractères au maximum) : la procédure est identique à celle d'introduction de votre propre nom (consultez le paragraphe "Définition du nom et du numéro de fax", du chapitre "Installation").

Si vous avez commis une erreur, placez le curseur sur le caractère erroné, à l'aide des touches / et remplacez-le par le caractère correct.

Pour effacer complètement le nom.

Pour confirmer la programmation. L'afficheur visualise :

A ce niveau, vous pouvez soit interrompre la procédure en appuyant sur la touche , soit programmer une autre touche de numérotation rapide en appuyant sur la touche et en répétant la procédure à partir du point 5, soit associer un numéro de téléphone à cette même touche numérique (1). Si vous choisissez cette dernière option, suivez la procédure décrite ci-dessous :

Pour associer un numéro de téléphone :

L'affichage visualise :

PROG. NUM. RAPIDE

TOUCHE: 0-9

Appuyez de nouveau sur la touche numérique ①, et appuyez ensuite sur les touches «/». L'afficheur visualise : NUMERO TEL.

L'afficheur visualise :

1: NUMERO TEL.

Si un numéro de téléphone a déjà été, l'afficheur le visualise.

Composez le numéro de téléphone du correspondant (32 chiffres au maximum), directement sur le pavé numérique du fax. Ensuite, appuyez sur la touche ① pour confirmer la programmation. L'afficheur visualise :

1: NON

À ce niveau, étant donné que les autres informations restent inchangées, appuyez sur la touche pour replacer le fax dans l'état d'origine initial.

Pour associer uniquement un numéro de téléphone, sans devoir memoriser un numéro de fax :

Suivez la procédure "Pour associer un numéro de fax et un nom" jusqu'à ce que l'afficheur visualise :

PROG. NUJ. RAPIDE

TOUCHE: 0-9

Appuyez sur la touche numérique à laquelle vous désirez associer le numéro de téléphone (par exemple ①). L'afficheur visualise :

NUMERO FRX

Appuyez sur les touches «/» pour visualiser l'autre option disponible :

NUMERO TEL.

Composez le numéro de téléphone du correspondant (32 chiffres au maximum), directement sur le pavé numérique du fax. Ensuite, appuyez sur la touche ① pour confirmer la programmation. À partir de ce point, la procédure est identique à celle décrite précédemment.

La numerotation abregee

Voussouspouce associateredes codes01-32des numero s de fax, des numeros de telephone et des noms supplémentaires, qui seront automatiquement selectionnés S. DIAL lorsque you appuierez sur la touche et que you frapperez le code correspondant.

Exécutez les deux premiers points de la procédure relative à la numérotation rapide, et effectuez ensuite les opérations suivantes :

F) Jusqu'à ce que l'afficheur visualise:

NUMEROT. ABREGEE

L'afficheur visualise :

MUM. ABREGEE

[01-32]:

0 / 9 Frappez le code de numérotation abrégée auquel vous désirez associer le numéro de fax (par exemple 01).

L'affichage visualise :

NUMERO FRX

À partir de ce point, pour introduire le numéro de fax, le nom et le numéro de téléphone du correspondant, suivez les procédures du paragraphe "La numérotation rapide".

Remarque

Si vous le souhaitez, vous pouvez imprimer les informations enregistrées dans les 10 touches de numérotation rapide et les 32 codes de numérotation abrégée (consultez le paragraphe "Impression des rapports et des listes" plus loin dans ce chapitre).

Modification/annulation d'une TOUCHE de NUMERO TATION RAPIDE ou d'un code de numerotation abregee

Suivez les procédures concernant la numérotation rapide ou la numérotation abrégée jusqu'à ce que l'afficheur visualise :

• Pour la numérotation rapide
• NUMERO FAX

ou bien

1. NUMERO TEL.
2. Pour la numérotation abrégée

01: NUMERO FAX

ou bien

01: NUMERO TEL.

0 / 9 Frappez le nouveau numéro de téléphone ou de fax directement sur le pavé numérique (32 chiffres au maximum), ou appuyez sur la touche S. DIAL CLEAR

Pour confirmer la programmation. L'afficheur visualise :

1: NON

ou bien

01: NON

Frappez le nouveau nom (16 caractères au maximum), ou appuyez sur la touche S. DIAL CLEAR

Pour confirmer la programmation.

Pour replacer le fax dans l'état d'attente initial.

Emission a l'aide de la numerotation RAPIDE

Insérez l'original dans l'ADF. L'afficheur visualise les valeurs initiales des types de contraste et de résolution : respectivement, NORMAL et (Standard).

Si vous le souhaitez, modifiez les valeurs de contraste et de résolution (consultez le paragraphe "Réglage du contraste et de la résolution").

Appuyez pendant plus d'une seconde sur la touche numérique désirée (par exemple ①). L'afficheur visualise "APPEL FAX", et il visualise ensuite le nombre de fax associé à cette touche. Si vous avez également programmé un nom, l'afficheur le visualise.

Au terme de la numérotation, l'émission est exécutée normalement.

Emission a l'aide de la numerotation abregee

Insérez l'original dans l'ADF. L'afficheur visualise les valeurs initiales des types de contraste et de résolution : respectivement, NORMAL et (Standard).

Si vous le souhaitez, modifiez les valeurs de contraste et de résolution (consultez le paragraphe "Réglage du contraste et de la résolution").

L'affichage visualise :

APPEL FAX

CODE OU<>

Composez le code de numérotation abrégée désiré (par

exempie 01). L'afficheur visualise le numéro de fax associé à ce code. Si vous avez également programmé un nom, l'afficheur le visualise.

Au terme de la numérotation, l'émission est exécutée normalement.

Emission a l'aide des numerotations RAPIDE et abregee apres consultation du CARNET d'adresses

Si vous ne vous souvenez plus de la touche de numérotation rapide ou du code de numérotation abrégée associé à un numéro de fax particulier, vous pouvez tout de même lancer une émission, en consultant le carnet d'adresses de la façon suivante :

Insérez l'original dans l'ADF. L'afficheur visualise les valeurs initiales des types de contraste et de résolution : respectivement, NORMAL et (Standard).

Si vous le souhaitez, modifiez les valeurs de contraste et de résolution (consultez le paragraphe "Réglage du contraste et de la résolution").

L'affichage visualise :

APPEL FRX

CODE DU < >

Appuyez sur les touches / pour rechercher le numéro de fax ou le nom du correspondant auquel vous désirez émettre l'original.

Pour lancer l'émission.

Les rapports

Les rapports imprimés par le fax vous offrent la possibilité de vérifier le résultat de toutes les opérations effectuées (émissions et réceptions), le volume des documents gérés et d'autres informations importantes.

Le fax imprime les rapports suivants :

• Rapport de coupure de secteur : ce rapport est toujours imprimé de façon automatique à la suite d'une coupure de secteur.
• Si la coupure de secteur est survenue durant une émission ou une réception contenant des informations sur l'émission ou la réception en cours.
• Si la coupure de secteur est survenue durant ou après une émission depuis la mémoire ou une réception en mémoire indiquant le nombre total des pages (en émission et réception) effacées de la mémoire à la suite de cette coupure. Journal d'activités : ce rapport contient des informations sur les 25 dernières opérations effectuées (émissions et réceptions). Le fax conserve ces informations en mémoire, et les imprime soit automatiquement toutes les 15 opérations, soit sur votre demande.
• Rapport de dernière émission : ce rapport contient des informations concernant la dernière émission, et peut être imprimé, par l'intermédiaire d'une programmation ajustée, soit automatiquement au terme de chaque émission, soit uniquement sur votre demande.
• Rapport de non émission : ce rapport contient des informations sur la dernière émission, mais il n'est imprimé de façon automatique que si l'émission a échoué. Le fax est prédisposé pour l'impression automatique de ce type de rapport. Pour désactiver cette impression, consultez le paragraphe correspondant.
• Rapport de dernière multidiffusion : ce rapport contient des informations concernant la dernière multidiffusion, et peut être imprimé, par l'intermédiaire d'une programmation adéquate, soit automatiquement au terme de chaque multidiffusion, soit uniquement sur votre demande.
• List des appelants : ce rapport, qui ne peut être imprimé que sur votre demande, contient les informations suivantes :
• Nom de la personne appelante :
• Nom du correspondant qui vous a appelé (si cette option est fournie par le service), ou bien
• PRIVE : si le correspondant ne souhaite pas révéler son identité, ou bien
• NON DISPONIBLE: si le correspondant est connecté à un central téléphonique qui ne dispose pas de ce service.
• Numéro appelant :
• Numéro du correspondant qui vous a appelé, ou bien
• PRIVE : si le correspondant ne souhaite pas révéler son identité, ou bien
• NON DISPONIBLE : si le correspondant est connecté à un central téléphonique qui ne dispose pas de ce service.

INTERPRETATION DES RAPPORTS

• Act.n°	Numéro progressif des transactions effectuées (émissions et réceptions).
• Type	Type d'activité :EMISSION, EMIS. ECM, EMIS. DEPOSE ou EM. DEPOS. ECM pour l'émission.RECEPTION, REC. ECM, RELEVRE REC. ou REC. REL. ECM pour la réception.
• N°Doc	Numéro de référence de l'original mémoire. Ce numéro permittra d'associer l'original à chaque émission depuis la mémoire(simple ou multidiffusion).
• Numéro composé	Numéro du fax du correspondant.
• Identif. destinataire	Numéro (et évientuellesment nom) du cor-respondant. Ce numéro correspond au numéro que vous avez composé uniqu-ement si le destinataire a programmé correctement son numéro de fax. Dans le cas contraire, le numéro peut être différent ou peut même ne pas être imprimé.
• Date/heure	Date et heures auxquelles la transaction a été effectué.
• Durée	Durée de la transaction (en minutes et se-condes).
• Pages	Nombre total des pagesémises/reçues.
• Résul.	Résultat de la transaction :- OK : si la transaction a réussi.- CODE D'ERREUR XX : si l'opération a échoué à cause du problème indiqué par le code d'erreur (consultez le paragraphe "Les codes d'erreur", du chapitre "Problèmes et solutions").

Activation/desactivation de l'impression automatique des rapports d'emission et de NON emission

Jusqu'à ce que l'afficheur visualise :

CONFIG. FAX

L'afficheur visualise :

DATE ET HEURE

L'afficheur visualise :

PARAMETRAGE

Jusqu'à ce que l'afficheur visualise :

NON EPIIS: RAPPORT

Appuyez sur les touches «/» pour visualiser les autres options disponibles: "RAPPORT EMI:: OUI" et "RAPPORT EMI:: NON".

NON EMIS: RAPPORT - Le fax n'imprimera automatiquement un rapport qu'après chaque émission échouée.

RAPPORT EMI.: OUI - Le fax imprimera automatiquement un rapport au terme de chaque émission (indépendamment de son résultat).

RAPPORT EMI.: NON - Le fax n'imprimera aucun rapport.

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial.

Activation/desactivation de l'impression automatique du rapport de multidiffusion

Jusqu'à ce que l'afficheur visualise :

CONFIG. FAX

Jusqu'à ce que l'afficheur visualise :

RAP. MULTID.: QUI

Appuyez sur les touches «/» pour visualiser l'autre option disponible: "RAP. MULTID.: NON".

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial.

Activation/desactivation de l'impression automatique des informations concernant l'emission differee

Jusqu'à ce que l'afficheur visualise : CONFIG. FAX

L'afficheur visualise : DATE ET HEURE

L'afficheur visualise : PARAFETRAGE

Jusqu'à ce que l'afficheur visualise : LISTE DIFF: OUI

Appuyez sur les touches «/» pour visualiser l'autre option disponible : "LISTE DIFF.: NON".

Pour confirmer votre choix. Pour replacer le fax dans le

Impression sur demande du rapport d'emission, du journal d'activites, du rapport de multidiffusion et de la LISTE des appelants

Jusqu'à ce que l'afficheur visualise : IMPR. RAPPORT

L'afficheur visualise : RAPP. DERN. EMI.

Appuyez sur les touches « » pour visualiser les autres options disponibles : "RAP. DERN. MULT.", "JOURNAL ACTIVITE", "LISTE APPELANTS" et "PAS D'IMPRESSION".

Pour confirmer votre choix. Au terme de l'impression, le à l'état d'attente initial.

Remarque

Si vous choisissez "PAS D'IMPRESSION", appuyez sur la touche pour replacer le fax dans l'état d'attente initial.

Les LISTES

Vous pouvez à tout moment obtenir une impression des listes complètes des paramètres d'installation et de configuration, ainsi qu'une impression des données enregistrées dans les touches de numérotation rapide et les codes de numérotation abrégée. L'impression des listes des paramètres d'installation et de configuration vous permet d'obtenir un compte rendu mis à jour des valeurs prédéfinies et des valeurs que vous avez programmées pour adapter le fax à vos exigences.

Impression de la LISTE des parametres d'installation

Jusqu'à ce que l'afficheur visualise : INSTALLATION

L'afficheur visualise : CONFIG. LIGNE TEL

Jusqu'à ce que l'afficheur visualise: INPR. INSTALL.

L'afficheur visualise : IMPRESSION: OUI

Les touches / vous permettent de visualiser l'autre option disponible : "IMPRESSION: NON".

Pour confirmer votre choix.

Remarque

Si vous choisissez "IMPRESSION: OUI", au terme de l'impression, le fax retourne automatiquement à l'état d'attente initial. Si vous choisissez "IMPRESSION: NON", appuyez sur la touche pour replacer le fax dans l'état d'attente initial.

Impression de la LISTE des parametres de configuration et des donneees relatives a la numerotation RAPIDE et a la numerotation abregee

Jusqu'à ce que l'afficheur visualise : CONFIG. FRX

L'afficheur visualise : DATE ET HEURE

Jusqu'à ce que l'afficheur visualise : IMPR, CONFIG.

L'afficheur visualise : PARAMETRES: OUI

Appuyez sur les touches «/» pour visualiser les autres options disponibles : "NUM. RAPIDE: OUI", "NUM. ABRE-CEE: OUI" et "IMPRESSION: NON".

Pour confirmer votre choix. Au terme de l'impression, le fax retourne automatiquement à l'état d'attente initial.

Remarque

Si vous choisissez "IMPRESSION: NON", appuyez sur la touche pour replacer le fax dans l'état d'attente initial.

Lorsque vous prenez la ligne en décrochant le combiné, vous pouvez bénéficier de toutes les fonctions communes aux appareils téléphoniques traditionnels disponibles sur le marché.

Parmi ces fonctions, nous pouvons mentionner la fonction R (REGISTER RECALL, activée à l'aide de la touche ()) qui vous permet d'accéder aux services spéciaux offerts par l'administrateur du réseau téléphonique.

Vous pouvez également bénéficier des fonctions suivantes :

• Appeler un correspondant à l'aide des procédures de numérotation rapides programmes (consultez les paragraphs "Téléphoner à l'aide de la numérorotation rapide" et "Téléphoner à l'aide de la numérorotation abrégée").
• Suspendre momentanément une conversation téléphonique en appuyant sur la touche RX MODE (ATTENTE). Pour reprendre la conversation, appuyez de nouveau sur cette touche.

Telephoner a l'aide de la numerotation RAPIDE

N'insérez aucun original dans l'ADF.

9 WXYZ

Appuyez pendant plus d'une seconde sur la touche numérique désirée (par exemple 1). L'afficheur visualise "APPEL TEL.", et il visualise ensuite le numéro de téléphone associé à cette touche (consultez le paragraphe "Programmation des numérotations rapide et abrégée", du chapitre "Opérations de base pour l'émission et la réception"). Si vous avez également programme un nom, l'afficheur le visualise.

Au terme de la numérotation, si le correspondant est libre, décrochez le combiné pour converser.

Telephoner a l'aide de la numerotation abregee

N'insérez aucun original dans l'ADF.

Décrochez le combiné pour prendre la ligne. L'afficheur visualise :

APPEL TEL.

L'affichage visualise :

APPEL TEL. CODE OU < >

Composez le code de numérotation abrégée désiré (par

Exemple 01). L'afficheur visualise le numéro de téléphone associé à ce code (consultez le paragraphe "Programmation des numérations rapide et abrégée", du chapitre "Opérations de base pour l'émission et la réception"). Si vous avez également programmé un nom, l'afficheur le visualise.

Au terme de la numérotation, si le correspondant est libre, vous pouvez commencer à converser.

Telephoner apres consultation ducarnet d'adresses

N'insérez aucun original dans l'ADF.

Décrochez le combiné pour prendre la ligne. L'afficheur visualise :

APPEL TEL.

CONTR

L'affichage visualise :

APPEL TEL. CODE OU < >

Au vol 1

Au terme de la numérotation, si le correspondant est libre, vous pouvez commencer à converser.

Les originaux que vous POUVEZ COPIER

Avant d'effectuer une copie, assurez-vous que l'original respecte les caractéristiques indiquées dans le paragraphe "Les originaux que vous pouvez utiliser", de la section "Emission", du chapitre "Opérations de base pour l'émission et la réception".

Execution d'une COPIE

Vous supportez utiliser votre fax comme un photocopieur. La qualité de la reproduction obtenue dépend des valeurs de contraste et de résolution sélectionnées avant l'exé

exécution de la copie (touches et

Le type de contraste doit être choisi en fonction des critères suivants :

NORMAL, si l'original n'est ni trop clair ni trop foncé. CLAIR, si l'original est particulièrement foncé. FONCE, si l'original est particulièrement clair.

Le type de résolution doit être choisi en fonction des critères suivants :

• TEXTE, si l'original contient du texte facilement lisible ou des graphiques simples.
• PHOTO, si l'original contient des zones grises.

Insérez l'original dans l'ADF.

L'afficheur visualise les valeurs initiales du contraste, de la résolution et de la reproduction : respectivement, NORMAL, TEXTE et 100%.

Pour désirer le type de contraste désiré : "CLAIR", "FONCE" ou "NORMAL".

Pour désirer le type de résolution désiré : "TEXTE" ou "PHOTO".

Pour désirer la valeur de reproduction désirée : "100%". "140%" ou "70%".

Pour n'effectuer qu'une seule copie, appuyez directement sur la touche (1). Sinon, frappez le nombre de copies désiré (9 au maximum), avant d'appuyer sur la touche

Le fax mémorise une par une les pages composantes, et il effectue ensuite les copies.

Remarque

Pour interrompre la copie en cours, appuyez deux fois sur la touche : à la première pression, le fax éjecte l'original de l'ADF, et à la seconde, il retourne à l'état d'attente initial.

Si le document est composé de plusieurs feuilles, avant d'appuyer sur la touche ( ) pour éjecter la première, retirez manuellement toutes les autres feuilles.

Obtention d'une COPIE d'excellente qualite

Pour optimiser la qualité de la copie d'un original contenant des zones grises, en plus de seLECTIONner la valeur de résolution PHOTO, assurez-vous d'avoir activé le paramètre "HTE QUAL." (HAUTE QUALITE) du fax. Si ce paramètre n'est pas activé, suivez la procédure décrite CIDESSOUS :

Jusqu'à ce que l'afficheur visualise :

CONFIG. RFX

L'afficheur visualise :

DATE ET HEURE

Jusqu'à ce que l'afficheur visualise :

PARAMETRES IMPR.

Jusqu'à ce que l'afficheur visualise :

COPIE: NORMAL

Appuyez sur les touches «/» pour visualiser l'autre option disponible :

COPIE: HTE QURL

Pour confirmer la programmation.

Pour placer le fax dans l'état d'attente initial.

Reduction de la ZONE d'impression d'un document en reception

Jusqu'à ce que l'afficheur visualise :

CONFIG. RFX

L'affichage visualise :

DATE ET HEURE

Jusqu'à ce que l'afficheur visualise :

PARAMETRES IMPR.

Jusqu'à ce que l'afficheur visualise :

REDUCTION 94%

Appuyez sur les touches «/» pour visualiser les autres valeurs disponibles : "80%", "76%", "70%" et "NON" (aucune réduction).

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial.

Reception d'un document plus LONG que le FORMAT de PAPIER utilise

Si vous recevez un document plus long que le format de papier utilisé, vous pouvez programmer le fax afin qu'il imprime le texte en excédent sur une autre feuille.

Jusqu'à ce que l'afficheur visualise :

CONFIG. RFX

L'afficheur visualise :

Jusqu'à ce que l'afficheur visualise :

PARAMETRES IMPR.

Jusqu'à ce que l'afficheur visualise :

EXCEDENT: AUTO

Appuyez sur les touches pour visualiser les autres valeurs disponibles: "EXCEDENT: NON" et "EXCEDENT: OUI".

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial.

Remarque

Si vous sélectionnez le paramètre "EXCEDENT : AUTO", le fax imprimera le texte en excédent sur une autre feuille, à condition que l'excedent dépasse 12 mm.

Si vous sélectionnez le paramètre "EXCEDENT: OUI", le fax imprimera toujours le texte en excédent sur une autre feuille.

Si vous sélectionnez le paramètre "EXCEDENT : NON", le fax n'imprimera pas le texte en excédent.

Activation de la reception silencieuse

Dans les modes de réception "REC. AUTOM." et "REC. FAX/TEL.", vous pouvez programmer le fax de façon à ce qu'il reçoive les documents sans émettre aucune sonnerie à l'arrivée des appels.

Lorsque cette fonction est activée, le comportement du fax dépend du mode de réception sélectionné et de la provenance de l'appel :

• Dans le mode "REC. AUTOM.", le fax ne sonne jamais à l'arrivée d'un appel.
• Dans le mode "REC. FAX/TEL," à l'arrivée d'un appel, le fax n'émet aucune sonnerie uniquement si l'appel provient d'un autre fax. S'il s'agit d'un appel téléphonique, le fax émet un signal sonore au lieu des sonneries, pour vous inviter à décrocher le combiné.

Jusqu'à ce que l'afficheur visualise:

INSTALLATION

Jusqu'à ce que l'afficheur visualise :

REC. SILENC.: NON

Appuyez sur les touches «/» pour sélectionner l'autre valeur disponible: "REC. SILENC.: OUI".

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial. Le message "REC. SILENCIEUSE" clignote sur la seconde ligne de l'afficheur.

Visualisation de l'identification de la personne qui vous appelle

Cette fonction, qui peut être activée sur votre demande par l'administrateur du réseau téléphonique, n'est disponible que dans certains pays, et respecte la Norme ETSI ETS 300 778-1.

Cette fonction vous permet d'identifier immédiatement la personne qui vous appelle : ainsi, vous pouvez décider de répondre ou non à l'appel.

Grâce à cette fonction, lorsque le fax se trouve en état d'attente, à l'arrivée d'un appel, il visualise toujours et de façon automatique l'une des informations suivantes:

• Numéro ou nom du correspondant qui vous appelle.
• PRIVE: si le correspondant a besoin de ne pas révéler son identité.
• NON DISPONIBLE: si le correspondant est connecté à un central téléphonique qui ne dispose pas de ce service.

En revanche, si vous êtes en train de programmer le fax, et si vous désirez, à l'arrivée d'un appel, visualiser le numéro ou le nom de l'appelant, vous devez appuyer sur la touche

Si vous êtes connecté à un central téléphonique particulier, le numéro de la personne qui vous appelle pourrait ne pas être visualisé sur le fax. Si tel est le cas, contactez le centre d'assistance technique de votre pays.

Modification du NOMBRE de sonneries

Cette fonction n'est activée que dans certains pays.

Si le fax est prédisposé pour le mode de réception "REC. FAX/TEL.", il peut, à l'arrivée d'un appel, reconnaître automatiquement et après deux sonneries si l'appel provient d'un autre fax (FAX) ou d'un téléphone (TEL).

Si vous le désirez, vous pouvez modifier le nombre de sonneries de la façon suivante :

Jusqu'à ce que l'afficheur visualise:

INSTALLATION

L'afficheur visualise :

CONFIG. LIGNE TEL

Jusqu'à ce que l'afficheur visualise:

N° SONNERIES : 02

Appuyez sur les touches «/» pour visualiser les autres valeurs disponibles: "01", "03", "04", "05", "06", "07" et "08" (par exemple "04").

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial.

Modification du volume des sonneries

Jusqu'à ce que l'afficheur visualise :

CONFIG. FRX

L'affichage visualise :

DATE ET HEURE

L'afficheur visualise :

PARAMETRAGE

Jusqu'à ce que l'afficheur visualise :

VSONNERIE: HAUT

Appuyez sur les touches «/» pour visualiser les autres valeurs disponibles: "V. SONNERIE: BAS", "V. SONNERIE: MOYEN" et "V. SONNERIE: NON".

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial.

Reconnaissance de la cadence des sonneries

Dans certains pays, les centraux téléphoniques offrent la possibilité d'assigner à une même ligne téléphonique deux ou plusieurs numéros, correspondant à des usagers différents. À l'arrivée d'un appel, une cadence de sonneries différente indique quel usager doit répondre.

Cette fonction se révèle particulièrement utile dans les environnements domestiques et dans les petits bureaux, dans lesquels une même ligne téléphonique est souvent partagée par plusieurs personnes.

Votre fax est en mesure de détecter une de ces cadences (voir la procédure suivante). Ainsi, lorsque le fax se trouve dans le mode de réception "REC. FAX/TEL.", et qu'il reçoit un appel caractérisé par cette cadence de sonneries spécifique, il se prépare toujours et uniquement à la réception d'un document.

Nous vous conseillons d'utiliser cette fonction en association avec la réception silencieuse, car ainsi, le fax ne sonnera que s'il s'agit d'un appel téléphonique.

Jusqu'à ce que l'afficheur visualise :

INSTALLATION

L'afficheur visualise :

CONFIG. LIGNE TEL

Jusqu'à ce que l'afficheur visualise :

FONCT. AVERNCEES

Jusqu'à ce que l'afficheur visualise :

SONY DIST.: NON

Appuyez sur les touches «/» jusqu'à ce que l'affichage s'affiche :

CHANGER CADENCE

Pour confirmer votre choix. L'afficheur visualise:

DETECTION AUTO.

Appelez le fax avec la cadence désirée, de façon à ce que le fax puisse la détecter. L'afficheur visualise :

DETECTEE

Pour replacer le fax dans l'état d'attente initial.

Remarque

Si le fax ne parvient pas à détecter cette cadence spécifique, l'afficheur visualise le message "NON DETECTEE". Si tel est le cas, appuyez sur la touche , et repésez la procédure.

Modification de la DUREE du SIGNAL SONORE

Cette fonction n'est activée que dans certains pays.

Lorsque le fax est prédisposé pour la réception automatique avec reconnaissance du type d'appel, il se comporte de la façon suivante :

Si l'appel provient d'un fax, il se prépare automatiquement à recevoir après le nombre de sonneries programmé. - Si l'appel provient d'un téléphone, il émet un signal sonore d'une durée de 20 secondes. Au terme de ce délai, si vous n'avez pas décroché le combiné, le fax se prépare automatiquement à recevoir.

Si vous le désirez, vous pouvez modifier la durée du signal sonore de la façon suivante :

Jusqu'à ce que l'afficheur visualise :

INSTALLATION

L'affichage visualise :

CONFIG. LIGNE TEL

Jusqu'à ce que l'afficheur visualise :

DELAI TEL/FAX: 20

Appuyez sur les touches «/» pour visualiser les autres valeurs disponibles : "15", "30" et "40" (par exemple "40").

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial.

Modification de la DUREE du silence

Cette fonction n'est activée que dans certains pays.

Pour modifier la durée du silence programmée sur le fax, procédez de la façon suivante :

Jusqu'à ce que l'afficheur visualise :

INSTALLATION

L'affichage visualise :

CONFIG. LIGNE TEL

Jusqu'à ce que l'afficheur visualise :

DUREE SILENCE: 6

Appuyez sur les touches «/» pour visualiser les autres valeurs disponibles: "3", "4", "8", "10" et "NON" (par exemple "4").

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial.

Modification du code de commande à distance

Si le fax est connecté à un téléphone dérivé d'urgence fonctionnant en multifréquence et est prédisposé pour la réception manuelle ou pour la réception automatique avec reconnaissance du type d'appel, à chaque fois qu'un correspondant souhaitant vous envoyer un document vous appelle, vous pouvez prédisposer le fax à la réception en frappant le code * * sur le téléphone dérivé d'urgence. Cette opération équivaut à la pression de la touche (4) sur le fax.

Dans ce code, vous pouvez remplacer le second "astérisque" par un chiffre de 0 à 9.

Jusqu'à ce que l'afficheur visualise :

INSTALLATION

L'afficheur visualise :

CONFIG. LIGNE. TEL.

L'afficheur visualise :

RESEAU PUBLIC

Jusqu'à ce que l'afficheur visualise:

CONTR. DIST. OUI

L'afficheur visualise :

INTROOD. CODE

CODE [0 / 9, *] **

Introduisez le nouveau code, par exemple **8".

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial.

Remarque

Si vous êtes connecté à une ligne privée, suivez la même procédure jusqu'à l'affichage du message "RESEAU PUBLIC" : ensuite, appuyez sur les touches « / » pour visualiser l'option "LIGNE PRIVEE", et continuez la procédure comme indiqué ci-dessus.

Activation/desactivation de la repetition d'une emission depuis la memoire echouee

Jusqu'à ce que l'afficheur visualise :

CONFIG. FAX

L'affichage visualise :

DATE ET HEURE

L'affichage visualise :

PARAMETRAGE

Jusqu'à ce que l'afficheur visualise:

REEXPED. DOC: QUI

Appuyez sur les touches / pour visualiser l'autre valeur disponible : "REEXPED. DOC: NON".

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial.

ECOUTE Des signaux de PRESE de ligne

Le fax est prédisposé pour l'écoute des tonalités de ligne au cours de la numérotation, et pour l'écoute des signaux de prise de ligne échangés entre votre fax et celui de votre correspondant. Si tel n'est pas le cas, programmez le fax de la façon suivante :

Jusqu'à ce que l'afficheur visualise:

INSTALLATION

L'afficheur visualise :

CONFIG. LIGNE TEL

Jusqu'à ce que l'afficheur visualise:

DIAGNOSTIC

Jusqu'à ce que l'afficheur visualise :

ECOUTE LIGNE: NON

Appuyez sur les touches / pour visualiser l'autre valeur disponible: "ECOUTE LIGNE: OUI".

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial.

Si le volume des tonalités de ligne et des signaux de prise de ligne vous semble trop faible ou trop fort, réglez-le, respectivement, à l'aide des touches RESOL. CONTR.

L'afficheur visualise :

APPEL TEL.

Appuyez sur les touches «/» pour diminuer ou augmenter le volume du haut-parleur.

Reglage du volume des signalux sonores

Jusqu'à ce que l'afficheur visualise

CONFIG. RFX

L'afficheur visualise :

DATE ET HEURE

L'afficheur visualise :

PARAMETRAGE

Jusqu'à ce que l'afficheur visualise:

VOL. AVERT: BRS

Appuyez sur les touches « pour visualiser les autres valeurs disponibles : "VOL. AVERT: HAUT", "VOL. AVERT: MOYEN" et "VOL. AVERT: NON" (par exemple "VOL. AVERT: MOYEN").

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial.

Reduction de la vitesse d'emission

Le fax émet normalement les documents à une vitesse de 9600 bps (bits par seconde). Sur les lignes téléphoniques perturbées, nous vous conseillons de réduire la vitesse d'émission à 4800 bps.

Jusqu'à ce que l'afficheur visualise :

CONFIG. FAX

L'afficheur visualise :

DATE ET HEURE

L'affichage visualise :

PARAMETRAGE

Jusqu'à ce que l'afficheur visualise:

VITESSE EPI.9.6

Annulez sur les touches 1/1

disponible : "VITESSE EMI.4.8".

Pour replacer le fax dans l'état d'attente initial.

Definition de la resolution automatique

Si vous ne sélectionnez aucun type de résolution avant d'émettre un original, le fax effectue automatiquement l'émission avec la valeur prédéfinie (dans ce cas, STANDARD). Si vous le souhaitez, vous pouvez le prédisposer afin qu'il effectue automatiquement l'émission avec la résolution fine (FIN). Pour cela, procédez de la façon suivante :

Jusqu'à ce que l'afficheur visualise :

CONFIG. FRX

L'affichage visualise :

DATE ET HEURE

L'affichage visualise :

PARAMETRAGE

Jusqu'à ce que l'afficheur visualise :

RESOL. EMIS. STD

Appuyez sur les touches «/» pour visualiser l'autre valeur disponible: "RESOL. EMIS. FINE".

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial.

Activation/desactivation du mode ECM

Le mode ECM (Mode de correction des erreurs) est un système qui permet de corriger les erreurs provoquées par les perturbations de la ligne téléphonique. Pour bénéficier de ses avantages, cette fonction doit être activée aussi bien sur votre fax que sur celui de votre correspondant. La dette "E" visualisée sur l'afficheur indique l'activation de la fonction.

Votre fax est prédisposé pour émettre avec le mode ECM. Pour le programmer de façon à ce qu'il émette normalement, suivez la procédure décrite ci-dessous:

Jusqu'à ce que l'afficheur visualise :

CONFIG. FRX

L'affichage visualise :

DATE ET HEURE

L'affichage visualise :

PARAMETRAGE

L'affichage visualise :

ECN OUI

Appuyez sur les touches «/» pour visualiser l'autre valeur disponible : "ECM NON".

Pour confirmer votre choix.

Pour replacer le fax dans l'état d'attente initial.

La relevet la DEPOSE (polling)

La fonction relève/dépose permet à un fax de demander à un appareil distant de lui envoyer automatiquement un document. Les caractéristiques fondamentales de cette méthode de communication sont au nombre de deux :

• C'est le destinataire qui demande l'émission du document. En effet, vous pouvez vous connecter à un autre fax et faire en sorte que celui-ci vous envoie automatiquement un document (préparé au préalable), même en l'absence de votre correspondant.
• La transaction est à la charge de la personne qui invite à émettre (c'est-à-dire du destinataire), et non pas à la charge de la personne qui émet le document.

Programmation de la requete d'emission (reception par relevance)

Convenez avec votre correspondant de l'heure de l'appoint, pour qu'il "dépose" le document à émettre dans son fax. Ensuite, programmez votre fax pour la réception du document, en définissant le type de numérotation à utiliser pour appeler le fax distant, et l'heure à laquelle vous désirez recevoir le document.

Jusqu'à ce que l'afficheur visualise :

RELEVREC.

L'afficheur visualise :

INTRODUIRE HEURE

HH: nn

Pour confirmer l'heure courante. Sinon, frappez l'heure désirée, par exemple "18:20", et appuyez ensuite sur la touche ①. L'afficheur visualise :

COMPOSER N° FAX

NUM/RAPIDE/ARBREG

Composez le numéro du correspondant dans l'un des modes prévus : directement sur le pavé numérique du fax, ou à l'aide des touches de numérotation rapide ou des codes de numérotation abrégée.

Pour confirmer la programmation. Le fax retourne automatiquement à l'état initial. La seconde ligne de l'afficheur visualise "REL. REC: 18:20".

Modification/annulation d'une reception par RELEV DEJA programmee

Jusqu'à ce que l'afficheur visualise :

RELEVREC.

L'afficheur visualise :

DEJAR ENREGISTREE

L'afficheur visualise :

MODIF. PARAM. P

Appuyez sur les touches «/» pour visualiser l'autre valeur disponible : "ANNULER CONFIG.?"

Pour confirmer votre choix.

ANNULER CONFIG.? - Pour annuler la programmation. Le fax retourne à l'état d'attente initial.

MODIF. PARAM. ? - Pour modifier l'heure de la requête d'émission, ou le numéro du correspondant qui a effectué la "dépose" du document.

L'afficheur visualise :

INTRODUIRE HEURE

HH: MM

A ce niveau, effectuez les opérations décrites dans les trois derniers points de la procédure "Programmation de la requête d'émission (réception par relève)".

Preparation de l'original a emetture (emission par DEPOSE)

Insérez l'original dans l'ADF. L'afficheur visualise les valeurs initiales des types de contraste et de résolution : respectivement, NORMAL et (Standard).

Jusqu'à ce que l'afficheur visualise :

EMIS. DEPOSE

Appuyez deux fois sur la touche . La seconde ligne de l'affichage visualise "EMIS. DEPOSE ACT".

Remarque

Pour annuler la programmation de l'émission par dépose, retirez l'original de l'ADF ou appuyez sur la touche

En cas de coupure de secteur

En cas de coupure de secteur, le fax conserve en mémoire les informations suivantes : les numéros programmés pour les numérations rapide et abrégée et les rapports. En revanche, les données suivantes seront perdues :

• Les documents en mémoire. Dans ce cas, le fax imprime automatiquement un rapport indiquant le nombre total des pages effacées de la mémoire (en émission et en réception).
• Les données des émissions depuis la mémoire, des émissions différées, des émissions par dépôt et des réceptions par relevé. Le rapport de multidiffusion. La liste des appelants.

Le journal d'activités contendra des informations relatives aux 15 dernières opérations effectuées (et non pas relatives aux 25 dernières opérations).

En cas d'epuisement du PAPIER ou de l'encre

Si au cours de la réception le papier se termine ou se coince, l'encre s'épuise, le couvercle du logement de la tête d'impression s'ouvre ou le support papier se referme, l'impression s'interrompt, le message correspondant est visualisé sur l'afficheur, et le document que vous êtes en train de recevoir est temporairement enregistré dans la mémoire. Le fax reprend l'impression dès que l'anomalie est éliminée.

Si l'emission ECHOUE

Parfois, à cause de problèmes survenant sur la ligne (trafic téléphonique trop intense ou interférences), le destinataire vous informe que la copie reçue est de mauvaise qualité, et vous demande de la lui retransmettre.

Dans ce cas, nous vous conseillons d’émettre à nouveau l’original à une vitesse inférieure. Vous devez réduire la vitesse à 4800 bps, en suivant la méthode décrite dans le paragraphe "Réduction de la vitesse d’émission", du chapitre "Opérations plus sophistiquées".

Si l'émission échoue à cause d'un problème sur la ligne ou d'une défaillance du fax, le témoin lumineux d'erreur "O" s'allume, et le fax émet un bref signal sonore ; dans ce cas, le fax imprime automatiquement le rapport d'émission (consultez le paragraphe "Impression des rapports et des listes", du chapitre "Opérations de base pour l'émission et la réception"). Dans ce rapport, un code d'erreur indique la cause de l'anomalie (consultez la liste des codes d'erreur plus loin dans ce chapitre). Au terme de l'impression, appuyez sur la touche pour éteindre le témoin lumineux d'erreur.

O, et retirez l'original de l'ADF manuellement.

Problemes de fonctionnement

La liste ci-dessous vous aidera à résoudre certains problèmes de fonctionnement.

PROBLEM	SOLUTION
Le fax ne fonctionne pas.	Assurez-vous qu'il est connecté au secteur électrique.
L'original ne peut pas être inséré correctement.	Assurez-vous que l'original respecte les recommendations du paragraphe "Les originaux que vous pouvez utiliser", du chapitre "Opérations de base pour l'émission et la réception".
Le fax ne parvient pas à émettre.	Assurez-vous que l'original n'est pas coincide.
	La ligne est occupée : attendez qu'elle se libère, et repêzez la procédure d'émission.
Le fax ne recoit pas de façon automatique.	Vous l'avez prédisposé pour la réception manuelle : programmez-le pour la réception automatique.
Le fax ne parvient ni à copier ni à receiveoir.	Assurez-vous que l'original ou le papier d'alimentation n'est pas coincide.
	Vous utilisez un type de papier non adéquat : contrôle les caractéristiques du papier, dans le chapitre "Données techniques".
Le fax imprime des copies complètement blanches.	Placez correctement l'original, avec le côte à copier tourné vers le bas.

Remarque

Le fonctionnement défectueux du fax durant l'émission ou la réception peut également dépendre de causes différentes de celles mentionnées dans le tableau. Ces problèmes sont signalés par un code d'erreur imprimé dans le "Rapport d'émission" et dans le "Journal d'activités" (consultez le paragraphe "Impression des rapports et des listes", du chapitre "Opérations de base pour l'émission et la réception").

Les codes d'erreur imprimés dans le rapport d'émission et dans le journal d'activités sont composés de deux chiffres indiquant la cause de l'erreur. Par manque d'espace, le code est imprimé dans le journal d'activités sans aucun message.

CODE	MESSAGE	CAUSE DE L'ERREUR	INTERVENTION
OK	Aucun message. Résultat positif.		Aucune intervention.
02	CONNEXION IMPOSSIBLE	La tonalité de ligne n'est pas déetectée ou les signalisations sont irrégulières.	Vérifié que le fax est correctement connecté à la ligne téléphonique et que le combiné est raccroché. Ensuite, retentez la connexion.
03	DESTINAT. NE REPOND PAS	Votre correspondant ne répond pas à l'appel ou il ne s'agit pas d'un fax.	Contrôlez l'exactitude du numéro du correspondant.
04	ERREURS EN EMISSION RENVOI A PARTIR DE PAGE: nn	Anomalie d'émission (nn = numéro de la page ou l'erreur a été déetectée).	Répétez l'émission à partir de la page indiquée dans le rapport.
05	RENVOYER LES PAGES: nn, ... nn	Le fax du correspondant a déetecté une mauvaise réception sur certaines pages (nn = numéro des pages ou l'erreur a été déetectée).	Répétez l'émission des pages indiquées dans le rapport.
07	DOCUMENT TROP LONG	L'original à émettre est trop long. Le temps d'émission dépasse les valeurs admises.	Divisez le document et émettez-le en plusieurs opérations.
08	CONTROLLER LE DOCUMENT	Le lecteur optique ne parvient pas à dire l'original.	Retirez l'original de l'ADF et réintroduisez-le avant de retenter l'émission.
09	INTERRUPT. EMIS.AVEC STOP	Vous avez interrompu l'émission.	Aucune intervention.
10	Aucun message.	Le fax déTECTe une anomalie au cours de la réception.	Contactez votre correspondant et demandez-lui de renvoyer le document.
11	Aucun message.	Au cours de la réception, une défaillance de l'imprimante s'est produit. La réception a été mémorisée, mais la mémoire s'est replie avant la fin de la transaction.	Eliminez la cause de la défaillance, et attendez la fin de l'impression du document stocké en mémoire.
13	ERREUR LORS DE LA RELEVE	Le correspondant n'a pas introduit d'original dans l'ADF et n'a pas prédisposé son fax pour l'émission par dépose.	Contactez votre correspondant.
16	COUPURE SECTEUR SUR PAGENn	Coupure de courant au cours d'une émission ou d'une réception.	Répétez l'émission à partir de la page indiquée dans le rapport.
(OK)	Aucun message.	Le document a été reçu mais la qualité d'impression n'est pas satisfaisante.	Contactez votre correspondant.
OCC	LIGNE OCCUPEE	Détection de la tonalité "occupée".	Retentez la connexion.

Signalisations et messages

Les éventuelles anomalies pouvant survenir sont généralement indiquées par des signalisations sonores (parfois accompagnées de signalisations visuelles : témoin lumineux d'erreur "O" allumé) ou par des messages d'erreur visualisés sur l'afficheur.

En outre, certaines signalisations sonores du fax et certains messages visualisés sur l'afficheur n'indiquent pas une condition d'erreur.

Signalisation brève de 1 seconde

• Vous avez appuyé sur une touche erronée durant une phase opérationnelle.

Signalisation prolongée de 3 secondes et témoin lumineux d'erreur allumé

Transaction échouée.

Signalisation continue

• Vous devez raccrocher le combiné.

Remarque

Pour éteindre le témoin lumineux d'erreur "O", appuyez sur la touche

Code ERRONE, enfoncer

Le code d'accès au répondeur automatique est erroné : appuyez sur la touche ( ⑦ ) et frappez le code correct.

Controle DOCUM. enfoncer

L'original n'est pas alimenté correctement : réinsérez l'original dans le plateau d'introduction automatique (ADF), et appuyez sur la touche © pour restaurer les conditions de fonctionnement du fax.

Controle PAPIER, enfoncer

• Pas de papier dans le bac d'alimentation : ajoutez du papier et appuyez sur la touche ( ⑦ ) pour effacer le message de l'afficheur.
• Le papier n'est pas alimenté correctement : réinsérez le papier dans le bac, et appuyez sur la touche ( ⑦ ) pour restaurer les conditions de fonctionnement du fax.

COPIE Interrorp

• Vous avez interrompu la copie en appuyant sur la touche (2).
• Une erreur empêchant l'impression s'est produite durant la copie de l'original : vérifiez le type d'anomalie sur l'afficheur, et éliminez la cause de l'erreur.

Couvercle OUVERT

Le couvercle du logement de la tête d'impression est ouvert : referencé-le.

Le document reçu a été mémorisé à cause d'une anomalie qui en empêchait l'impression immédiate : vérifie le type d'anomalie (absence ou bourrage de papier, encre épuisée, couvercle ouvert, etc.), et remédiez à celle-ci.

ENCRE Epuusee!

La cartouche d'encre est épuisée : remplacez la tête d'impression (consultez le paragraphe "Remplacement de la tête d'impression", du chapitre "Opérations d'entretien").

• Un original s'est coincé durant la copie ou l'émission : appuyez sur la touche ©, et si l'original n'est pas éjecté automatiquement, retirez-le manuellement (consultez le paragraphe "Retrait d'un original coincé ou d'une feuille de papier coincée", du chapitre "Opérations d'entretien").
• Vous avez interrompu l'analyse de l'original en appuyant sur la touche ©

ERREUR EPI.

Une erreur s'est produite durant l'émission : appuyez sur la touche pour éteindre le témoin lumineux d'erreur "O" et pour effacer le message de l'afficheur, et reprenez l'émission.

Une feuille s'est coincée durant la copie ou la réception : appuyez sur la touche ©, et si la feuille n'est pas ejectée automatiquement, vérifiez la zone du bourrage et retirez la feuille (consultez le paragraphe "Retrait d'un original coincé ou d'une feuille de papier coincée", du chapitre "Opérations d'entretien").

ERREUR REC.

Une erreur s'est produite durant la réception : appuyez sur la touche pour éteindre le témoin lumineux d'erreur "O△" et pour effacer le message de l'afficheur.

En raison d'une anomalie survenue durant la réception, un ou plusieurs documents ont été reçus en mémoire, et celle-ci est entièrement occupée : vérifie le type d'anomalie (absence ou bourrage de papier, encre épuisée, couvercle ouvert, etc.), et/remédiez à celle-ci. Les documents seront automatiquement imprimés et la mémoire sera ainsi libérée.

NON programme

Vous avez besoin d’une touche de numérotation rapide ou un code de numérotation abrégée nonprogrammé au préalable : programmez la touche ou le code (consultez le paragraphe "Programmation des numérotations rapide et abrégée", du chapitre "Opérations de base pour l'émission et la réception").

La connexion a échoué à cause d'une anomalie de la ligne ou parce que le numéro du correspondant est occupé : le fax est sur le point d'exécuter automatiquement des tentatives de réinitialisation de la numérotation.

La réception continue dans la mémoire à cause d'une anomalie qui empêche l'impression immédiate du document : vérifie le type d'anomalie sur la ligne inférieure de l'afficheur, et/remédiez à celle-ci.

Vous avez programmé une réception par relève, et la connexion a échoué à cause d'une anomalie de la ligne ou parce que le numéro du correspondant est occupé : le fax est sur le point d'exécuter automatiquement des tentatives de réinitialisation de la numérotation.

Une anomalie a bloqué le fax : mettez le fax hors tension puis sous tension. Si le problème persiste, mettez le fax hors tension et contactez le service d'assistance technique.

Verification TETE IMP

• Le fax ne détecte pas la présence de la tête d'impression, car celle-ci est absente ou n'est pas insérée correctement : insérez/ réinsérez la tête d'impression.
• Endommagement de certaines des buses de la tête d'impression, ce qui influence négativement la qualité d'impression : effectuez la procédure de rétablissement de la tête (consultez le paragraphe "Rétablissement de la tête d'impression et contrôle des buses", du chapitre "Opérations d'entretien").

Signalisation brève de 1 seconde

Transaction terminée correctement.

Signalisation intermittente d'une durée de 20 secondes

Décrochez le combiné pour répondre à un appel téléphonique.

APPEL TEL.

Vous avez pris la ligne téléphonique en décrochant le combiné du téléphone connecté.

Connexion

Le fax est en train d'établir la connexion avec le fax de votre correspondant.

CONTROLE IMPRESSION.

1 = SORTIE 0 = REPET

Le fax effectue automatiquement un contrôle des buses de la tête d'impression et imprime le résultat du test : contrôlez la qualité d'impression et répondez de façon appropriée.

Decrocher LETEL

Le correspondant souhaite vous parler : décrochez le combiné et répondez à l'appel.

DERM. EPIS. OK

La dernière émission s'est déroulée correctement.

L'original a été inséré correctement dans l'ADF.

EPIS. Depuis MEN.

Vous avez programmé une émission depuis la mémoire.

Vous avez programmé une émission à une heure prédéfinie (émission différée).

Vous avez interrompu l'émission en appuyant sur la touche

Emission

Le fax est en train d'effectuer une émission.

Emission achevee

Opération d'émission terminée correctement.

Emregistrement

Le fax est en train d'enregistrer les pages de l'original à copier.

Impression en COURS

Le fax est en train d'imprimer un rapport ou une liste.

Vous avez momentanément interrompu une conversation téléphonique-

RX MODE

que en appuyant sur la touche : pour reprendre la conversation

conversation, appuyez de nouveau sur la touche

Raccrocher

Vous avez activé la fonction de téléphonie mains-libres. Raccrochez le combiné.

RECEPT. Achevee

Opération de réception terminée correctement.

Vouvez interrompu la réception en appuyant sur la touche

Voavez cefiectue une requête d'émission (reception par relève).

Le fax est en train d'effectuer la sélection du numéro du correspondant que vous avez appelé.

Teteimpr. NEUVE,1=0UI 0=NON

Vous avez inséré pour la première fois une tête d'impression, ou bien vous l'avez retirée et reintroduite : répondez de façon appropriée. Si votre réponse est affirmative et si la tête n'est pas neuve, votre fax ne détectera pas l'épuisement de l'encre.

Remarque

Souvenez-vous de n'utiliser que des têtes d'impression non rechargeables (monoblocs).

1-2 Soulevez le couvercle du logement de la tête d'impression, comme indiqué dans la figure. 3. Débloquez la tête d'impression en agissant sur les leviers, et extrayez-la ensuite de son logement. 4. Sortez la tête de son emballage, saisissez-la par sa poignée, et enlevez le film de protection des buses. 5. Évitez de toucher les buses et les contacts électriques. 6. Insérez la tête dans son logement, avec les contacts électriques orientés vers la partie frontale du fax. 7. Poussez la tête dans le sens de la flèche, jusqu'à ce que vous entendiez un déclic qui confirme sa correcte insertion. Ensuite, fermez le couvercle du logement de la tête d'impression.

Remarque

Si vous avez remplacé la tête d'impression à la suite de l'épuisement de l'encre, dès que vous fermez le couvercle du logement de la tête d'impression, le fax détecte automatiquement le remplacement, et l'afficheur visualise le message "TETE IMPR. NEUVE? 1 = OUI 0 = NON". Sélectionnez 1.

Ensuite, le fax exécute automatiquement la procédure de rétablissement de la tête d'impression et le contrôle des buses : au terme de ces opérations, le fax imprime leur résultat diagnostique. Examinez ce résultat : pour cela, consultez le paragraphe "Insertion de la tête d'impression", du chapitre "Installation".

En revanche, si vous avez remplacé la tête à la suite d'une déterioration de la qualité d'impression, effectuez la procédure décrite dans le paragraphe suivant.

Retablissement de la TETE d'impression et controle des BUSES

Si la qualité d'impression se détériore, vous pouvez effectuer une opération rapide qui rétablira la tête d'impression et contrôlera les buses, tout en vous fournissant l'impression du résultat du test.

Jusqu'à ce que l'afficheur visualise :

MANIPULAT. TETE

L'afficheur visualise :

TETENUEVDE: OUI

Appuyez sur les touches «/» pour visualiser l'autre option disponible: "TETE NEUVE: NON".

Pour confirmer votre choix. L'afficheur visualise:

RETRABL. ACTIF

L'affichage visualise :

RETRABL. ACTIF

Le fax a exécuté l'opération de rétablissement de la tête d'impression et de contrôle des buses, et il imprime ensuite le résultat du test.

Examinez le résultat : pour cela, consultez le paragraphe "Insertion de la tête d'impression", du chapitre "Installation".

Remarque

Pour interrompre à tout moment la procédure, appuyez sur la touche

Remarque

Au terme de la procédure de rétablissement, si le résultat diagnostique n'est pas satisfaisant, effectuez les opérations suivantes dans l'ordre indiqué, jusqu'à ce que vous obteniez un résultat acceptable :

• Effectuez sur le fax la copie d'un document représentant le type de graphique ou de texte désiré, et évaluez la qualité de cette copie.
• Changez le type de papier (le papier utilisé pourrait être particulièrement poreux), et répétez encore une fois la procédure.
• Retirez et réinsérez la tête d'impression.
• Retirez la tête et effectuez les opérations suivantes :
• z ce corps avec précaution, en évitant de toucher les contacts électriques.
• Nettoyez les contacts électriques de la tête et du chariot porte-tête (consultez le paragraphe "Nettoyage des contacts électriques de la tête d'impression" plus loin dans ce chapitre).
• Nettoyez les buses (consultez le paragraphe "Nettoyage des buses de la tête d'impression" plus loin dans ce chapitre).
• Réinsérez la tête d'impression.
• Contactez le service d'assistance technique.

Nettoyage des contacts electriques de la TETE d'impression

Le fax étant déconnecté de la prise secteur :

1-2 Soulevez le couvercle du logement de la tête d'impression, comme indiqué dans la figure. 3. Débloquez la tête d'impression en agissant sur les leviers, et extrayez-la ensuite de son logement.

1. Nettoyez les contacts électriques à l'aide d'un chiffon légèrement humide. Ne touchez pas les buses.
2. Nettoyez également avec un chiffon légèrement humide les contacts électriques du chariot porte-tête. Ensuite, après avoir réinséré la tête, fermez le couvercle du logement de la tête d'impression.

Remarque

Cette opération ne doit être exécutée qu'en dernier recours, avant de replacer toute la tête d'impression.

1. Humidifiez un mouchoir en papier avec de l'eau distillée, et essorez-le délicatement pour éliminer le liquide en excès.
2. Extrayez la tête d'impression de son logement, comme indiqué dans la procédure précédente.
3. Tenez la tête d'impression avec les buses orientées vers le bas, et tamponnez-la délicatement contre le mouchoir, comme indiqué dans la figure.

1. Répétez ce tamponnement plusieurs fois contre différents endroits du mouchoir, afin de nettoyer les buses.
2. Réinsérez la tête d'impression dans son logement (consultez le paragraphe "Remplacement de la tête d'impression").

Nettoyage de la BANDE essuie-tete

Le fax étant déconnecté de la prise secteur :

1-2 Soulevez le couvercle du logement de la tête d'impression, comme indiqué dans la figure. 3. Déplacez le chariot porte-tête vers la gauche, comme indiqué dans la figure. 4. Nettoyez la bande essuie-tête avec un coton-tige sec, et refermez le couvercle du logement de la tête d'impression.

Nettoyage du lecteur optique

L'accumulation de poussière sur le miroir du lecteur optique peut entraver la lecture des documents. Pour éviter cet inconvénient, nettoyez le miroir de temps à autre de la façon suivante :

Le fax étant déconnecté de la prise secteur :

1-2 Soulevez le couvercle du logement de la tête d'impression, comme indiqué dans la figure. 3. Déplacez le chariot porte-tête vers la gauche, et soulevez l'écran du lecteur optique en agissant sur le levier situé sur le flanc droit du fax. 4. Maintenez l'écran soulevé, nettoyez le miroir du lecteur optique avec un chiffon imbibé d'un produit de nettoyage pour les vitres, puis essuyez-le soigneusement. Evitez de vaporiser ou de verser le produit directement sur le miroir. 5. Refermez le couvercle du logement de la tête d'impression.

Remarque

Pour vérifier si le lecteur optique est propre, faites la copie d'une page blanche. Si des lignes verticales apparaissent sur la copie alors que le lecteur optique de votre appareil est propre, contactez le service d'assistance technique.

Nettoyage de la carrosseire

1. Déconnectez le fax du secteur électrique et du réseau téléphonique.
2. Utilisez uniquement un chiffon doux, sans peluches et imbibé d'un produit de nettoyage neutre dilué dans de l'eau.

Retrait d'un original COINCE ou d'une feuille de PAPIER coincee

Lors de l'émission ou de la copie, il est possible qu'un document original se coince (cette situation est signalée sur l'afficheur par le message "ENLEVER DOCUMENT, ENFONCER () ).

Il est également possible que le papier utilisé pour l'impression des documents reçus ou la copie des originaux cause un bourrage (cette situation est signalée sur l'afficheur par le message "ERREUR PAPIER, ENFONCER ").

Dans les deux cas, essayez d’éjecter l’original ou la feuille de papier en appuyant sur la touche

Si l'original ou la feuille de papier ne sont pas ejectés automatiquement, retirez-les manuellement de la façon suivante :

Soulevez le couvercle du logement de la tête d'impression, comme indiqué dans les procédures précédentes. Si vous nevez retirer un original composé de plusieurs feuilles, avant de soulever le couvercle du logement de la tête d'impression, retirez les éventuels originaux présents sur le plateau d'introduction.

1. Appuyez sur le levier situé sur le flanc gauche du fax. Tout en maintenant le levier enfoncé, retirez la feuille de papier ou l'original coincés.

Modèle Télécopieur de table.

Afficheur. À cristaux liquides (LCD), 16 + 16 caractères.

Capacité mémoire....... (*) 21 pages.

Dimensions

Largeur 359 mm.

Profondeur 234 mm + 84 mm.

Hauteur 180 mm + 138 mm

Poids 4,7 kg environ.

Réseau téléphonique. Public/private.

Compatibilité ITU.

Vitesse de communication 9600 - 7200 - 4800 - 2400

(avec "fall back" automatique).

Compression données. MH, MR, MMR.

Tension 220-240 VCA ou 110-240

VCA (voir la plaquette située)

sous le fax).

Fréquence 50-60 Hz (voir la plaquette)

située sous le fax.

Puissance absorbée :

• Attente < 7 W.

-Puissance max. 35W.

Conditions ambiantes

Température.............................................................................. De +5°C à +35°C (utilisation télécopieur).

De -15°C à +55°C (transport : avec produit emballé).

De -5°C à +45°C (stockage et entreposage).

Humidité relative 15%-85% (fonctionnement, stockage et entreposage).

5%-95% (transport).

Characteristiques du lecteur

Méthode d'analyse CIS.

Résolution de lecture :

• Horizontale 8 points/mm.
• Verticale STANDARD 3,85 lignes/mm.
• Verticale FINE 7,7 lignes/mm.

Temps d'émission : 11s (9600 bps MMR).

Capacité ADF 5 feuilles A4, Letter ou Legal.

Système d'impression : Sur papier ordinaire avec imprimante à jet d'encre.

Largeur maximale d'impression 208 mm.

Papier d'impression A4 (210 x 297 mm)

Alimentation papier....... Bac pour papier ordinaire (40 feuilles de 80 g/m² au maximum).

(^*) = Format ITU-TS, Test Sheet n°1 (Sample Letter) en résolution standard et format A4.

(^**) = Avec l'extension du support du papier.

SAPORS LANE·BOOLE·DORSET·BH 25 8 ER

TELEPHONE BOOLE (94513) 51617-TELEX 123456

messages d'erreur 26

Caractéristiques de ligne

ligne privée 6

Réseau public 6

Central téléphonique

privilégié (standard) 6

public 6

Code de commande à distance 20

Codes d'erreur 24, 25

Connexion

Connexion à la ligne téléphonique 1

Connexion au réseau d'alimentation électrique 3

Connexion du combiné téléphonique 3

Connexion du télécopieur 1

Connexion d'un téléphone d'urgence 1

Contacts électriques

du chariot porte-tête 29

Contraste

réglage 7

Copie

exécution d'une copie 17

interruption de la copie XIII, 17

Les originaux que vous pouvez copier 17

obtention d'une copie d'excellente qualité 17

Plusieurs copies XIII, 17

valeurs de contraste et de résolution XIII, 17

valeurs de reproduction XIII, 17

Date et heure 5

Données techniques

caractéristiques de communication 31

Caractéristiques de réception 31

caractéristiques d'émission 31

Caractéristiques du lecteur 31

caractéristiques électriques 31

caractéristiques générales 31

conditions ambiantes 31

ECM (Mode de correction des erreurs) 22

Emission

Écoute des signaux de prise de ligne 21

émission à l'aide de la numérotation abrégée 13

émission à l'aide de la numérotation rapide 13

émission après consultation du carnet d'adresses 13

émission avec décrochage du combiné 8

émission avec écoute des tonalités de ligne XI, 8

émission différée 9

émission d'un original 7

émission d'un original depuis la mémoire 10

interruption Xl, 8

modification/annulation d'une émission différée 9

multidiffusion 9

réduction de la vitesse d'émission 21

Répétition d'une émission depuis mémoire échouée 21

Entretien

contrôle des buses 28

Nettoyage de la carrosserie 30

Nettoyage des buses de la tête d'impression 29

Nettoyage des contacts électriques 29

Nettoyage du lecteur optique 30

Remplacement de la tête d'impression 28

rétablissement de la tête d'impression 28

Identification de l'émetteur

nom 5, 11

nom et numéro de fax

position 5

numéro de fax 5, 11

Lecteur optique

nettoyage 30

Listes

Données des numérotations rapide et abrégée 15

paramètres de configuration 15

paramètres d'installation 15

Memoire

émission d'un original depuis la mémoire 10

Autres messages sur l'afficheur 27

messages d'erreur sur l'afficheur 26

Numérotation

a impulsions 6

multifréquence 6

Numérotation abrégée 11

émission à l'aide de la numérotation abrégée 13

programmation 12

téléphoner à l'aide de la numérotation abrégée 16

Numérotation rapide 11

émission à l'aide de la numérotable rapide 13

programmation 11

téléphoner à l'aide de la numérotation rapide 16

Originaux

Introduction de l'original dans l'ADF 7

Les originaux que vous pouvez utiliser 7

Papier

bac d'alimentation papier (ASF) 3

Format du papier 3

Plateau d'introduction des originaux (ADF) 7

Problèmes et solutions

coupure de secteur 24

Épuisement du papier ou de l'encre 24

Problèmes de fonctionnement 24

Si l'émission échoue 24

Rappel automatique 8

Rapports

impression automatique 14

Impression sur demande 15

Interprétation des rapports 14

Journal d'activités 13

rapport de coupure de secteur 13

rapport de dernière émission 13

Rapport de dernière multidiffusion 13

rapport de non-émission 13

Réception

Activation de la réception silencieuse 18

Modification de la durée du silence 20

Modification du code de commande à distance 20

Modification du nombre de sonneries 19

nombre de sonneries

Modification du nombre de sonneries 19

Réception automatique 11

avec reconnaissance du type d'applé 11

Réception manuelle 10

Réduction d'un document en réception 18

texte en excédent 18

visualisation de l'identification de l'agglomérant 19

Relève/dépose (Polling)

émission par dépose 23

modification/annulation d'une réception par relevé 23

réception par relevé 22

Résolution

Définition de la résolution automatique 22

réglage 7

Signalisations

Autres signalisations sonores 27

Signalisations sonores d'erreur 26

Signalisations sonores 27

Signaux de prise de ligne 21

Telephone

téléphoner à l'aide de la numérotation abrégée 16

téléphoner à l'aide de la numérotation rapide 16

Témoin lumineux "ERREUR" 26

Tête d'impression

Insertion de la tête d'impression 4

Nettoyage des buses de la tête d'impression 29

Nettoyage des contacts électriques 29

Remplacement de la tête d'impression 28

rétablissement et contrôle des buses IX, 4, 28

Vitesse d'émission 21

Volume des signaux sonores 21

Volume du haut-parleur 21

Codes des têtes d'impression monochromes

Tête d'impression monobloc : code 84431 W (FPJ 20).

Tête d'impression monobloc avec encre pigmentée : code B0042 C (FPJ 22).

293390B
